Стальное сервисное депо для трамваев

Расчёт и оценка двухпролётного стального здания, предназначенного для сервиса трамвайных транспортных средств, смоделированного в программе RFEM.

Автор	Aleš Jílek
Университет	ЧВУТ \| Факультет строительный, Чешская Республика

Модель сервисного зала, разработанная Алешем Йилеком в рамках конкурса Dlubal Talent, отображает конструкцию с акцентом на стальные элементы, и участник представляет её как бакалаврскую работу.

Модель сервисного зала в качестве студенческого проекта

Конструктивное решение

Конструкция запроектирована как двухпролетный асимметричный цех с главным пролетом, выполненным в виде двухшарнирной рамы на шарнирных фундаментных башмаках. Вспомогательная часть примыкает шарнирно и включает в себя составное сечение из стальной балки и железобетонного перекрытия.

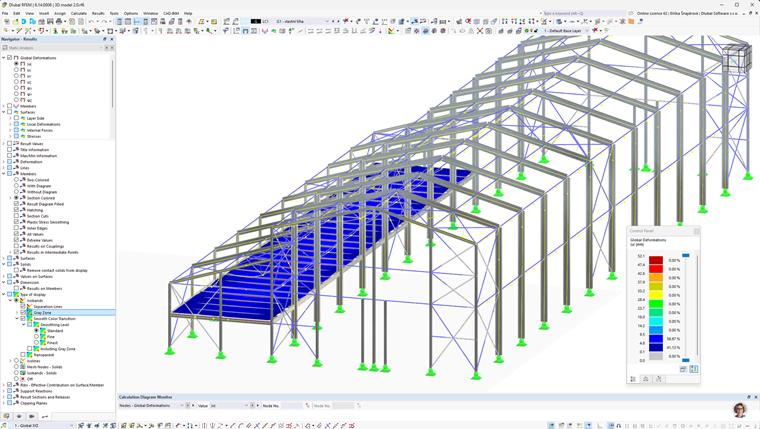

Модель двухпролетного стального цеха для обслуживания трамваев, созданная в программе RFEM 5.

Стальное здание для трамваев: Модель и оценка

Нагрузка и расчет

Нагрузка была определена в соответствии с Еврокодами и включает снег, ветер, избыточное давление и разрежение, а также начальные несовершенства колонн. Модель в программе RFEM служила для расчета внутренних сил, которые затем были проверены вручную с помощью модуля RF-Steel Members.

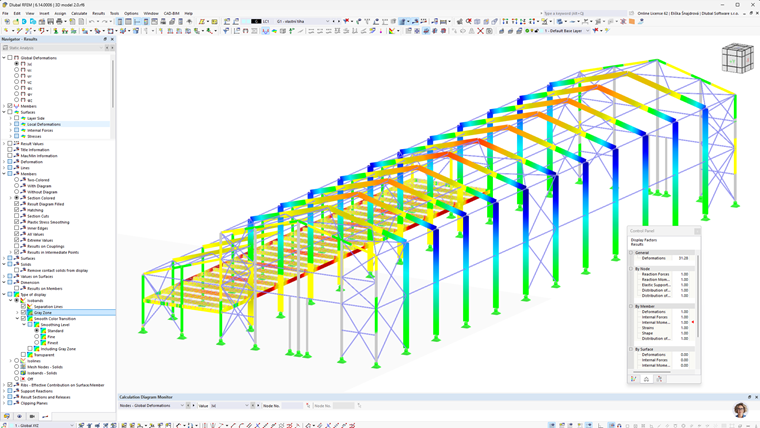

Стальная двухпролетная мастерская, спроектированная для обслуживания трамваев, смоделированная в RFEM 5.

Железобетонный двухпролетный цех для трамваев

Данная студенческая работа участвует в конкурсе Dlubal Talent ČVUT 2026.

;
