Acciaio officina di servizio per tram

Progettazione e verifica di un capannone in acciaio a due navate destinato all'assistenza di veicoli tranviari, modellato nel Programma RFEM.

Autore	Aleš Jílek
Università	ČVUT \| Facoltà di Ingegneria Civile, Repubblica Ceca

Il modello della sala di servizio elaborato da Aleš Jílek nell’ambito del concorso Dlubal Talent mostra una struttura con attenzione agli elementi in acciaio e il concorrente lo presenta come tesi di laurea triennale.

Modello di un capannone di servizio come progetto studentesco

Soluzione strutturale

La struttura è concepita come un capannone a due navate asimmetrico, con la navata principale realizzata come un telaio a due cerniere su plinti di fondazione articolati. La parte di servizio è collegata tramite cerniera e comprende una sezione composta di trave secondaria in acciaio e solaio in calcestruzzo armato.

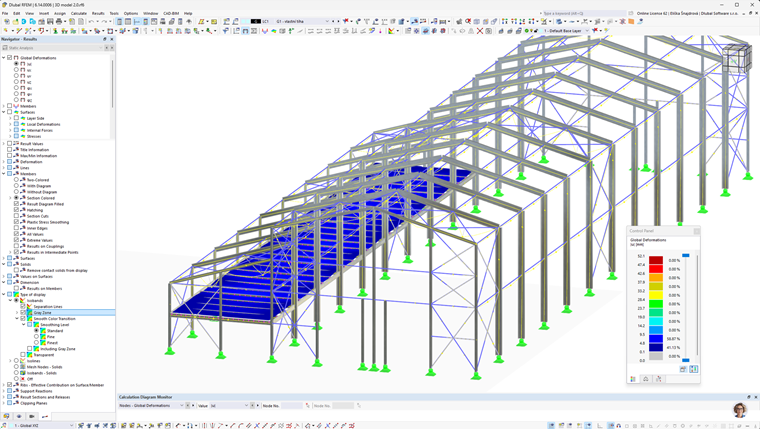

Modello di capannone in acciaio a due navate per la manutenzione dei tram creato nel programma software RFEM 5.

Capannone in acciaio per tram: Modello e Valutazione

Carichi e verifica

I carichi sono stati determinati secondo gli Eurocodici e includono neve, vento, sovrapressione e depressione, e le imperfezioni iniziali delle colonne. Il modello nel programma RFEM è servito per il calcolo delle forze interne, che sono state successivamente verificate manualmente con il modulo RF-Steel Members.

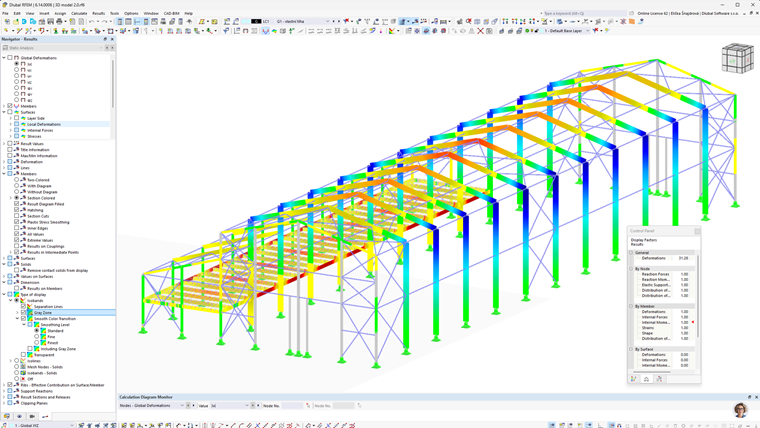

Capannone in acciaio a due navate progettato per la manutenzione dei tram, modellato in RFEM 5.

Deposito tram a doppia navata in acciaio

Questo lavoro studentesco è iscritto al concorso Dlubal Talent ČVUT 2026.

;
