Металлический цех с двумя мостовыми кранами по 80 тонн

Учебный проект, включающий расчёт несущих конструкций промышленного цеха из стали размером 30 × 15 м с мостовым краном грузоподъёмностью 80 тонн, смоделированный и проанализированный в RFEM 6. Прилагаемый отчёт охватывает нагрузки, устойчивость конструкции, расчёты элементов и функциональность.

Автор	Raúl Vásquez
Университет	Университет Сарагосы

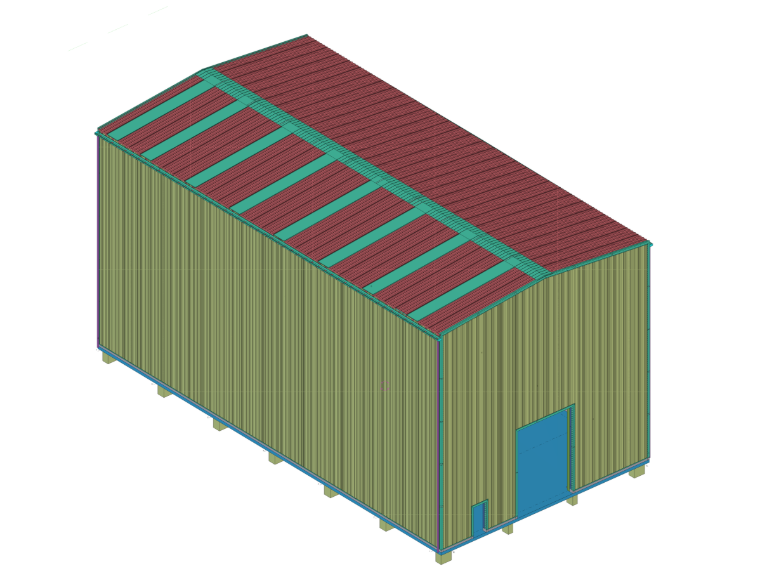

3D-модель промышленного металлического здания с двускатной крышей, трапециевидными фасадными панелями и стальными рамами для магистерского проекта.

3D модель промышленного цеха с металлической конструкцией и двускатной крышей

Промышленный цех, расположенный в городе Теруэль, Испания, предназначен для производства и обработки стальной продукции. В проекте предусматривается установка внутри цеха двухбалочного мостового крана грузоподъёмностью 80 тонн, необходимого для производственного процесса и перемещения тяжёлых грузов.

Промышленный цех, относящийся к Группе 1, выполняется в виде металлической конструкции из поперечных рам жёсткого защемления, ферм на центральных осях, балок на торцевых осях и прокатных кровельных прогонов. Уклон 10 % обеспечивает надёжный отвод воды и правильную укладку сэндвич-панелей.

Скачивания

Проект Модуля 1 - Проект магистерской диссертации по промышленному проектированию

5,81 MB

;
