Hala stalowa z dwudźwigarowym suwnicą o udźwigu 80 ton

Projekt akademicki obejmujący projektowanie konstrukcji hali przemysłowej ze stali o wymiarach 30 × 15 m z mostem suwnicowym o udźwigu 80 ton, modelowanej i analizowanej w programie RFEM 6. Załączone sprawozdanie obejmuje obciążenia, stateczność konstrukcji, obliczenia elementów oraz funkcjonalność.

Autor	Raúl Vásquez
Uniwersytet	Uniwersytet w Saragossie

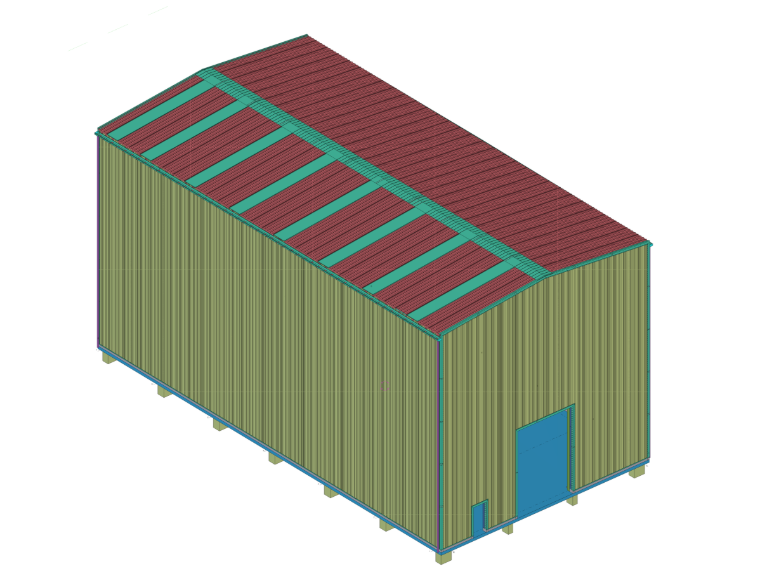

Model 3D hali przemysłowej z dachem dwuspadowym, trapezowymi panelami elewacyjnymi i szkieletami stalowymi dla projektu kończącego studia magisterskie.

Model 3D hali przemysłowej z konstrukcją metalową i dachem dwuspadowym

Hala zlokalizowana w Teruel w Hiszpanii jest przeznaczona do produkcji i obróbki wyrobów stalowych. Instalacja przewiduje wbudowanie wewnątrz hali podwójnego suwnicy pomostowej o udźwigu 80 ton, wymaganej do procesu produkcyjnego i przemieszczania ciężkich ładunków.

Hala przemysłowa należąca do Grupy 1 została rozwiązana za pomocą konstrukcji metalowej z sztywnymi ramami poprzecznymi, kratownicami na osiach środkowych, belkami na osiach szczytowych oraz walcowanymi płatwiami dachowymi. Spadek wynoszący 10% zapewnia prawidłowe odprowadzanie wody oraz odpowiedni montaż paneli typu sandwicz.

Pobrane

Projekt Modułu 1 - Projekt kończący studia magisterskie z inżynierii przemysłowej

5,81 MB

;
