Hala ocelová konstrukce s dvojitým mostovým jeřábem o nosnosti 80 tun

Akademický projekt zaměřený na plánování nosných konstrukcí průmyslové haly z oceli o rozměrech 30 × 15 m s mostovým jeřábem o nosnosti 80 tun, modelované a analyzované v RFEM 6. Přiložená zpráva zahrnuje zatížení, stabilitu nosné konstrukce, ověření prvků a funkčnost.

Autor	Raúl Vásquez
Univerzita	Universidad de Zaragoza

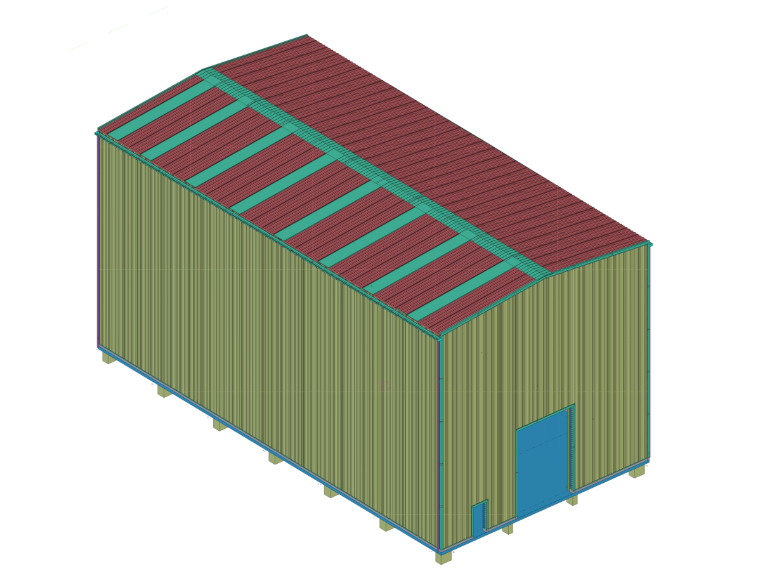

3D model průmyslové ocelové haly s tvar sedlové střechy, trapezovými fasádními panely a ocelovými rámy pro závěrečnou práci magisterského studia.

3D model průmyslové haly s kovovou konstrukcí a tvarem sedlové střechy

Loď umístěná ve Španělsku v Teruelu je určena pro výrobu a manipulaci s ocelářskými produkty. Instalace počítá se začleněním dvojitého mostového jeřábu o nosnosti 80 tun uvnitř lodi, který je vyžadován pro výrobní proces a přesuny těžkých břemen.

Průmyslová loď patřící do skupiny 1 je řešena kovovou konstrukcí z příčných tuhých rámů, příhradových konstrukcí na středových osách, nosníků na štítových osách a válcovaných střešních pásnic. Sklon 10 % zajišťuje správné odvodnění a vhodnou instalaci sendvičových panelů.

Stahování

Projekt Modul 1 - Projekt závěrečné práce magisterského studia strojního inženýrství
