FAQ 002379 | Как лучше всего смоделировать два сварных стержня, находящихся параллельно друг другу?

Вопрос:
Как лучше всего смоделировать два сварных стержня, находящихся параллельно друг другу?

Ответ:

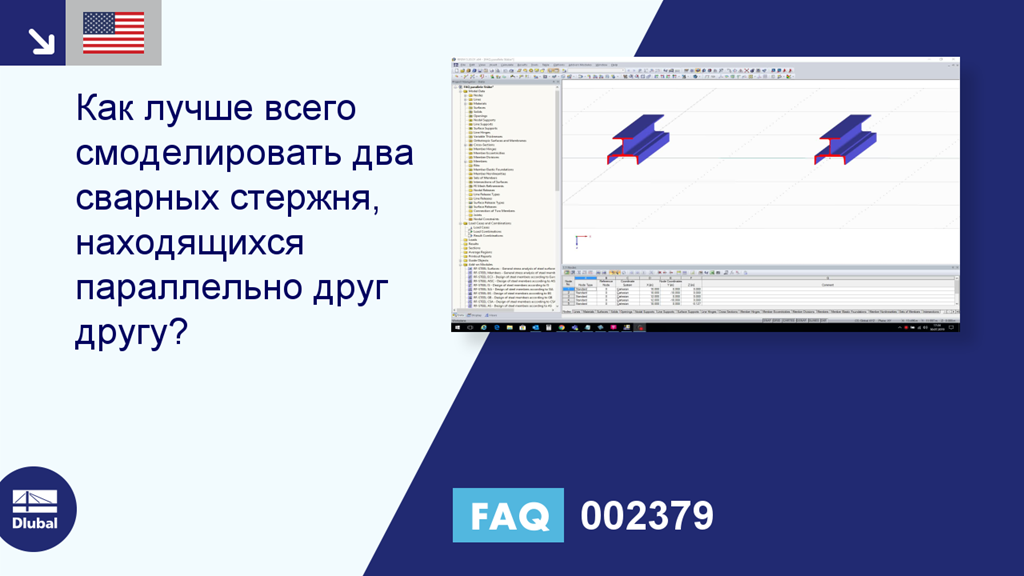

Для моделирования двух параллельно расположенных сварных стержней доступны следующие возможности (см. Рисунок 01):

1) Соединение стержней на определенных расстояниях с помощью жестких стержней:

Сначала разделите стержни на требуемых расстояниях: Щелкните правой кнопкой мыши по соответствующему стержню → выберите в меню возможность «Разделить стержень»
Теперь соедините созданные узлы с помощью жестких стержней

2) Создание поверхностей из стержня (возможно только в программе RFEM):

- Щелкните правой кнопкой мыши по одному из стержней → выберите в меню возможность «Создать поверхности из стержня»
Затем переместите второй стержень в плоскость новой поверхности так, чтобы его линия была интегрирована в данную поверхность (не забудьте проверить это в диалоговом окне «Изменить поверхность» → вкладка «Интегрированные»)
Наконец определите эксцентриситет стержня так, чтобы было восстановлено его исходное положение (диалоговое окно «Изменить стержень» → вкладка «Опции» → кнопка «Создать новый эксцентриситет стержня» → раздел «Относительное смещение»)
Если стержень, используемый для создания поверхностей, спроектирован в дополнительном модуле, тогда можно определить лишь результирующий стержень

3) Использование автономной программы SHAPE-THIN для индивидуального моделирования и расчета сечений
