Ответ:

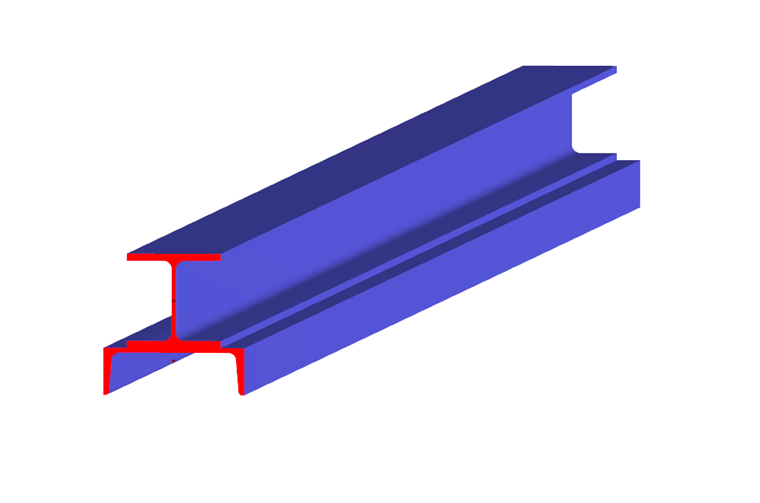

Для моделирования двух параллельно расположенных сварных стержней доступны следующие возможности (см. Рисунок 01):
1) Соединение стержней на определенных расстояниях с помощью жестких стержней:
- Сначала разделите стержни на требуемых расстояниях: Щелкните правой кнопкой мыши по соответствующему стержню → выберите в меню возможность «Разделить стержень»
- Теперь соедините созданные узлы с помощью жестких стержней
2) Создание поверхностей из стержня (возможно только в программе RFEM):
- - Щелкните правой кнопкой мыши по одному из стержней → выберите в меню возможность «Создать поверхности из стержня»
- Затем переместите второй стержень в плоскость новой поверхности так, чтобы его линия была интегрирована в данную поверхность (не забудьте проверить это в диалоговом окне «Изменить поверхность» → вкладка «Интегрированные»)
- Наконец определите эксцентриситет стержня так, чтобы было восстановлено его исходное положение (диалоговое окно «Изменить стержень» → вкладка «Опции» → кнопка «Создать новый эксцентриситет стержня» → раздел «Относительное смещение»)
- Если стержень, используемый для создания поверхностей, спроектирован в дополнительном модуле, можно просто определить здесь результирующий стержень.
3) Используйте автономную программу SHAPE-THIN для моделирования и расчета отдельных сечений.
