Preguntas frecuentes 002379 | ¿Cuál es la mejor manera de modelar dos barras soldadas que descansan paralelas entre sí?

Pregunta:
¿Cuál es la mejor manera de modelar dos barras soldadas que descansan paralelas entre sí?

Respuesta:

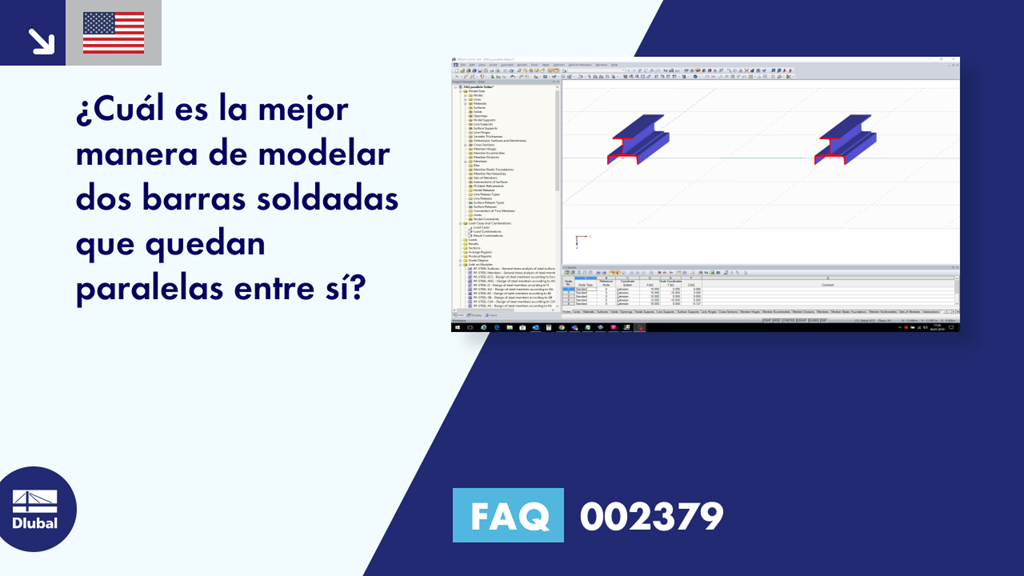

Las siguientes opciones están disponibles para modelar dos barras soldadas paralelas entre sí (imagen 01):

1) Conexión de ambas barras mediante barras rígidas a determinadas distancias:

División de las barras a ciertas distancias: Haga clic con el botón secundario en las barras correspondientes → "Dividir barra"
Conexión de los nudos recién creados utilizando barras rígidas

2) Generación de una superficie a partir de la barra (posible solo en RFEM):

- Haga clic con el botón secundario en una de las barras → "Generar superficies desde barra"
Desplazamiento de la otra barra en un plano de las superficies recién creadas de forma que la línea de la barra desplazada se integra en la superficie correspondiente (comprobar: Cuadro de diálogo "Editar superficie" → pestaña "Integrado")
Definir una excentricidad de barra en la forma en que se restaura la posición original ("Editar barra" → pestaña "Configuración" → "Nueva excentricidad de barra" → aquí prácticamente: "Desfase relativo")
Si la barra utilizada para generar superficies está diseñada en un módulo adicional, simplemente puede definir una barra de resultados aquí

3) Uso del programa autónomo SHAPE-THIN para modelar y diseñar secciones transversales individualmente
