Question :
Quelle est la meilleure façon de modéliser deux barres soudées parallèles l'une à l'autre?
Réponse :

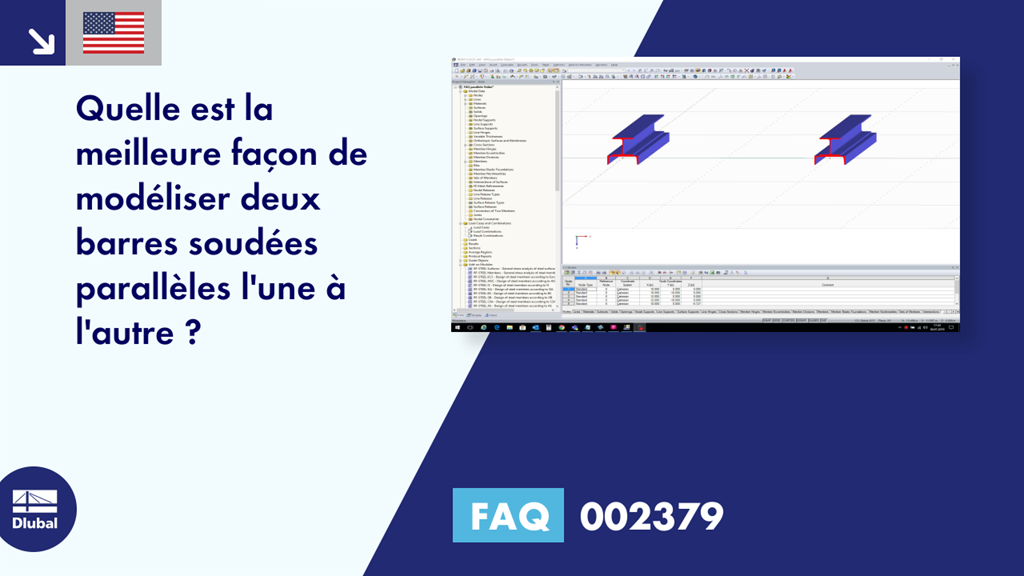

Les options suivantes sont disponibles pour modéliser deux barres soudées parallèles l'une à l'autre (Figure 01):
1) Connexion des deux barres à l'aide de barres rigides à certaines distances :
Division des barres à certaines distances: Faites un clic droit sur les barres correspondantes → «Diviser la barre»
Connexion des nouveaux nœuds à l'aide de barres rigides
2) Génération d'une surface à partir de la barre (uniquement possible dans RFEM) :
- Faites un clic droit sur l'une des barres → «Générer les surfaces à partir de la barre»
Déplacement de l'autre barre dans un plan des surfaces nouvellement créées de sorte que la ligne de la barre déplacée soit intégrée dans la surface correspondante (vérifier: Boîte de dialogue «Modifier la surface» → onglet «Intégré»)
Définition d'un excentrement de barre de la manière dont la position d'origine est rétablie (onglet «Modifier la barre» → «Paramètres» → «Nouvel excentrement de barre» → ici: «Décalage relatif»)
Si la barre utilisée pour générer les surfaces est conçue dans un module additionnel, vous pouvez simplement définir une barre de résultat ici
3) Modélisation et calcul de sections individuelles à l'aide du programme autonome SHAPE-THIN
