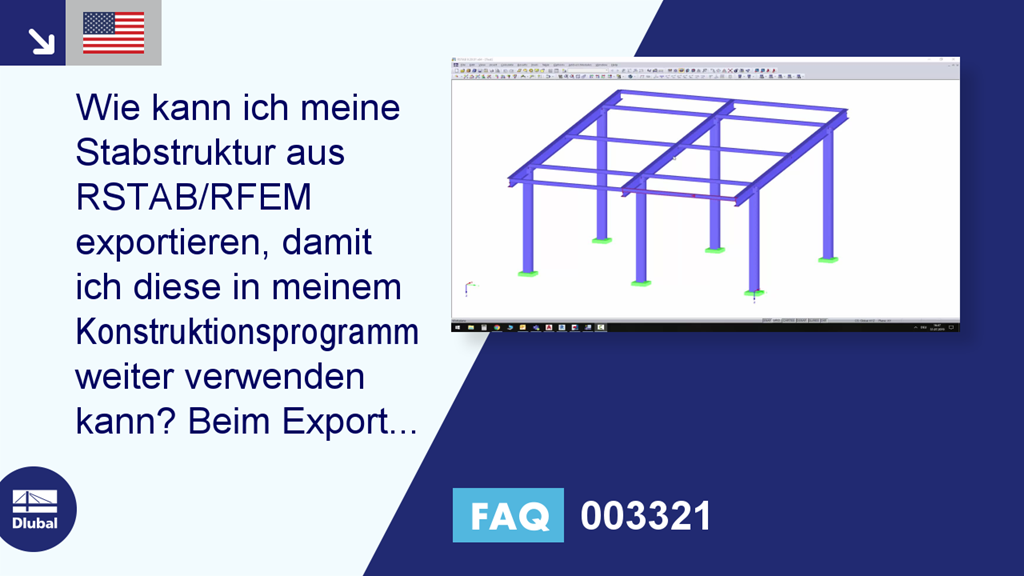

[EN] FAQ 003321 | Как экспортировать стержневую конструкцию из RFEM/RSTAB, чтобы можно было продолжать использовать ...

Вопрос:
Как экспортировать свою стержневую конструкцию из RFEM/RSTAB, чтобы можно было продолжать использовать ее в моей расчетной программе? В случае экспорта в формат *.dxf я получаю только линии центра тяжести.

Ответ:
Во -первых, нужно проверить, есть ли у расчетной программы определенный интерфейс. При использовании Revit или Tekla доступны прямые интерфейсы. Существует также возможность экспорта в формат DSTV. Это также поддерживается многими программами.
Конечно, экспорт в формат *.dxf возможен в любое время. Поскольку стержневые конструкции в основном представляют собой чистые модели с центральной осью, к которым прикреплена информация о сечениях и материалах, можно экспортировать только линии.
Однако, если вам требуется стержень в качестве 3D -объекта, вы можете использовать экспорт в формат Bentley ISM. Обратите внимание, что для этого требуется бесплатный синхронизатор Bentley Structural Synchronizer. Ссылка на данный продукт находится в конце этого FAQ. Экспорт можно легко запустить, нажав на «Файл» - «Экспорт».

Structural Synchronizer преобразует стержни в твердотельные модели. Затем будет записан файл с расширением *.ism.dgn. Данный формат поддерживается многими программами для проектирования.
