Pytanie:

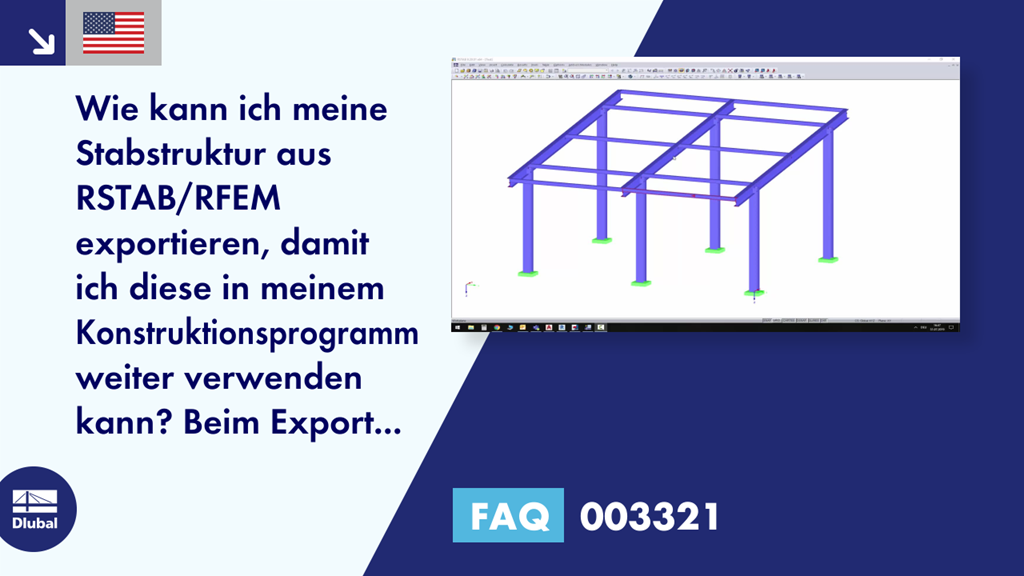

W jaki sposób mogę wyeksportować konstrukcję prętową z programu RFEM/RSTAB, aby móc dalej używać jej w programie do obliczeń? W przypadku eksportu do formatu *.dxf otrzymuję tylko linie środka ciężkości.
Odpowiedź:
Najpierw należy sprawdzić, czy istnieje konkretny interfejs dla programu do projektowania. W przypadku korzystania z programu Revit lub Tekla dostępne są bezpośrednie interfejsy. Istnieje również możliwość eksportu do formatu DSTV. Jest to również obsługiwane przez wiele programów.
Oczywiście w każdej chwili możliwy jest eksport do formatu *.dxf. Ponieważ konstrukcje prętowe są w zasadzie czystymi modelami osi środkowej z dołączonymi informacjami o przekroju i materiale, można wyeksportować tylko linie.
Jeśli jednak potrzebujesz pręta jako obiektu 3D, możesz użyć eksportu do formatu ISM firmy Bentley. Należy pamiętać, że wymaga to bezpłatnego programu Bentley Structural Synchronizer. Link do tego produktu znajduje się na końcu tego FAQ. Eksport można łatwo uruchomić, klikając kolejno opcje „Plik” - „Eksportuj”.
Structural Synchronizer przekształca pręty w modele bryłowe. Następnie zapisywany jest plik z rozszerzeniem *.ism.dgn. Ten format jest obsługiwany przez wiele programów do projektowania.
