Frage:

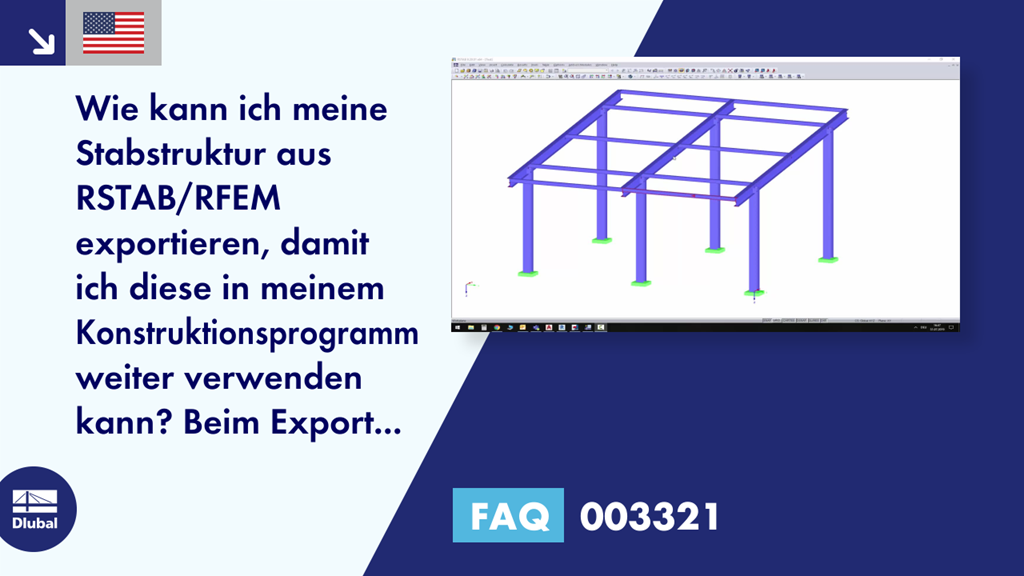

Wie kann ich meine Stabstruktur aus RSTAB/RFEM exportieren, damit ich diese in meinem Konstruktionsprogramm weiter verwenden kann? Beim Export ins *.dxf Format erhalte ich nur die Schwerpunktlinien.
Antwort:
Zuerst sollte man überprüfen, ob nicht eventuelle eine spezifische Schnittstelle für das Konstruktionsprogramm zur Verfügung steht. Konstruiert man mit Revit oder Tekla, stehen dem Anwender direkte Schnittstellen zur Verfügung. Ebenso besteht die Möglichkeit in das DSTV-Format zu exportieren. Dieses wird ebenso von vielen Programmen unterstützt.
Der Export in das *.dxf-Format ist natürlich jederzeit möglich. Da Stabstrukturen jedoch grundsätzlich reine Schwerelinienmodelle sind, an denen die Informationen zu Querschnitt und Material nur angeheftet sind, können auch nur Linien exportiert werden.
Benötigt man den Stab jedoch als 3D-Körper, kann man auf den Export in das Bentley ISM Format zurückgreifen. Hierbei ist zu beachten, dass der kostenlose Bentley Structural Synchronizer benötigt wird. Einen Link zu diesem Produkt finden Sie am Ende des Beitrages. Der Export kann ganz einfach über "Datei" - "Exportieren" aufgerufen werden.
Durch den Structural Synchronizer werden die Stäbe in Volumenmodelle umgewandelt. Im Anschluss wird eine Datei mit der Endung *.ism.dgn geschrieben. Dieses Format wird von vielen Konstruktionsprogrammen unterstützt.
