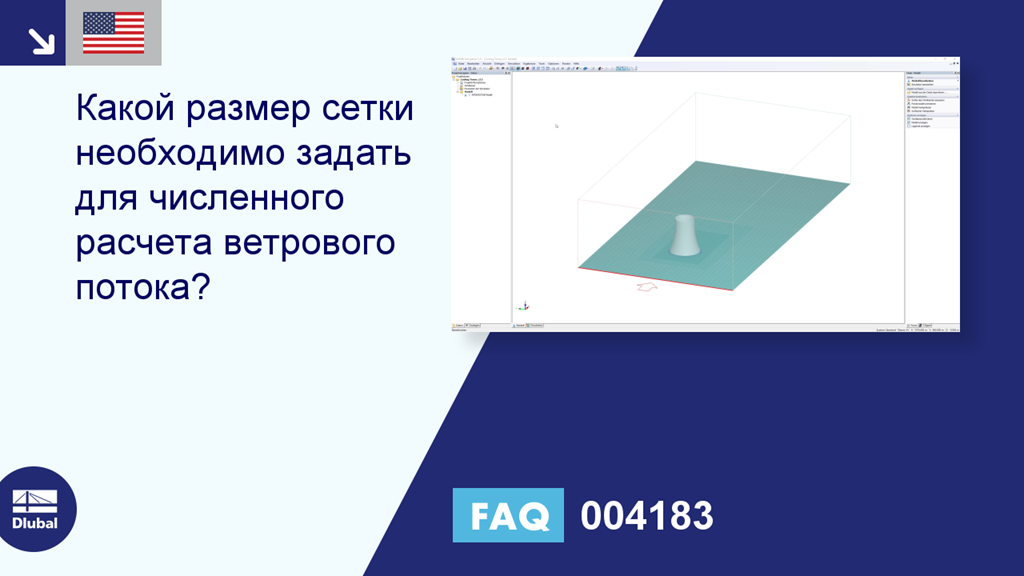

Часто задаваемые вопросы 004183 | Какой размер сетки нужно задать для численного расчета ветрового потока?

Вопрос:
Какой размер сетки нужно задать для численного расчета ветрового потока?

Ответ:
Плотность и качество конечной сетки твердых тел оказывают значительное влияние на точность результатов. Чем плотнее сетка, тем точнее будут результаты. Тем не менее, время вычисления и требования к памяти компьютера возрастают с более плотной сеткой одновременно.

Сетки в программе RWIND Simulation можно разделить на 3 категории:

Категория - Плотность сетки - Ячейки сетки - Время расчета - Высокопроизводительный компьютер
A - низкая - ≤ 1 миллиона - несколько минут - ≤ 4 GB ОЗУ
B - средняя - 1 - 10 миллионов - несколько часов - ≤ 16 GB RAM
C - высокая - 10 - 50 миллионов - несколько десятков часов - ≤ 64 ГБ ОЗУ

В программе RWIND Simulation плотность сетки организована глобально в диалоговом окне «Параметры моделирования». Плотность сетки можно задать в диапазоне от 10% до 100%.

Тем не менее, для повышения эффективности расчета в области аэродинамической трубы, программа не создает сетку с постоянной плотностью сетки, а автоматически создает более мелкую сетку в непосредственной близости от моделей, которую ветер обтекает, чем в остальных площадь.

Размер детализации сетки каждой модели контролируется 5 уровнями детализации в диалоговом окне «Изменить модель». Здесь можно задать уровень детализации с помощью шагов 0‑4.

По умолчанию программа устанавливает для модели глобальную плотность сетки 20% с Уровнем 2 измельчения сетки. Эта настройка обычно приводит к распределению сети по Категории А с количеством ячеек от 300 до 700 000. Благодаря данной крупноячеистой конфигурации категории А, программа дает в кратчайшие сроки основное изображение поля потока и распределения давления на модели с ветровой траекторией.

После проверки всех входных данных и реакций сжатия на модели, можно быстро переключиться на сетку категории B в упомянутых диалоговых окнах, увеличив плотность сетки и уровень концентрации сетки, чтобы получить качественно лучший результат.

С помощью более тонких опций и уровней измельчения сетки можно также получить сетку категории C.
В ходе разработки программы RWIND Simulation были успешно протестированы подобные конфигурации сеток (≥ 50 миллионов) на соответствующем компьютере. Однако мы пока не рекомендуем данную конфигурацию, поскольку повышенная точность результатов, полученных таким образом, не находится в равновесии с требованиями компьютера, необходимыми для этой цели. На следующем этапе разработки программы RWIND Simulation мы планируем применить в граничном слое пользовательскую сетку, чтобы в полной мере использовать сетку категории C и предлагать модели переходного потока с более точными моделями турбулентности.
