Плотность и качество конечной твердотельной сетки существенно влияют на точность результатов. Чем плотнее сетка, тем точнее будут результаты. Однако время вычислений и требования к памяти компьютера увеличиваются с увеличением плотности сетки одновременно.
Сетку RWIND Simulation можно разделить на 3 категории:
| Категория | Плотность сетки | Ячейки сетки | Время расчета | Высокопроизводительный компьютер |
|---|---|---|---|---|
| I | низкий | ≤ 1 миллион | несколько минут | ≤ 4 ГБ ОЗУ |
| B | В середине | 1–10 миллионов | несколько часов | ≤ 16 ГБ ОЗУ |
| C | высокие | 10–50 миллионов | несколько 10 часов | ≤ 64 ГБ ОЗУ |

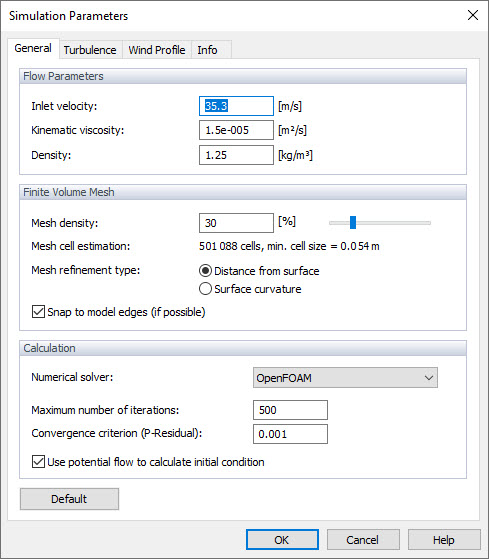

В RWIND Simulation плотность сетки организована глобально в диалоговом окне «Параметры моделирования». Плотность ячеек может быть определена в диапазоне от 10% до 100%.

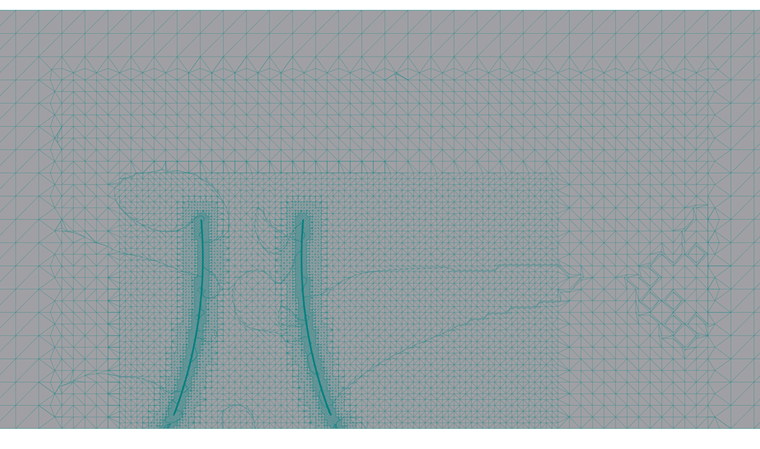

Однако для повышения эффективности расчета в области аэродинамической трубы программа не создает сетку с постоянной плотностью сетки, а автоматически создает более мелкую сетку в непосредственной близости от моделей, которую обтекает ветер, чем в остальных площадь.

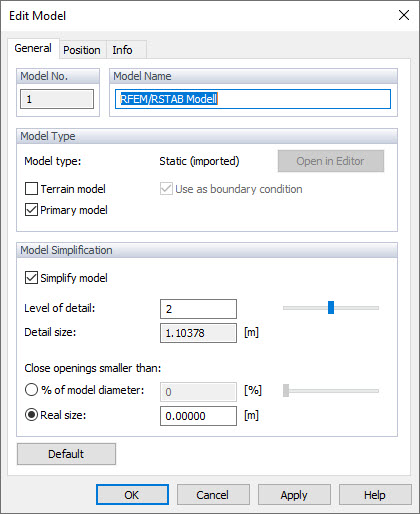

Размер детализации сетки каждой модели регулируется 5 уровнями детализации в диалоговом окне «Редактировать модель». Уровень детализации может быть определен здесь с помощью шагов 0‑4.
По умолчанию программа устанавливает глобальную плотность сетки 20% с Уровнем 2 измельчения сетки для модели. Этот параметр обычно приводит к распределению сети категории A с 300 до 700 000 ячеек. С помощью этой крупноячеистой конфигурации категории A программа дает базовое отображение поля потока и распределения давления на модели с ветром за очень короткое время.
После проверки всех входных данных и реакций сжатия на модели, можно быстро переключиться на сетку Категории B в упомянутых диалоговых окнах, увеличив плотность сетки и уровень концентрации сетки, чтобы определить качественно лучший результат.
Используя более мелкие параметры и уровни детализации сетки, можно также получить сетку категории C.
Во время разработки программы RWIND Simulation мы успешно протестировали такие конфигурации сеток (≥ 50 миллионов) на соответствующем компьютере. Однако мы пока не рекомендуем эту конфигурацию, поскольку повышенная точность результатов, полученных таким образом, не соответствует требованиям к компьютеру, необходимым для этой цели.
