Question :

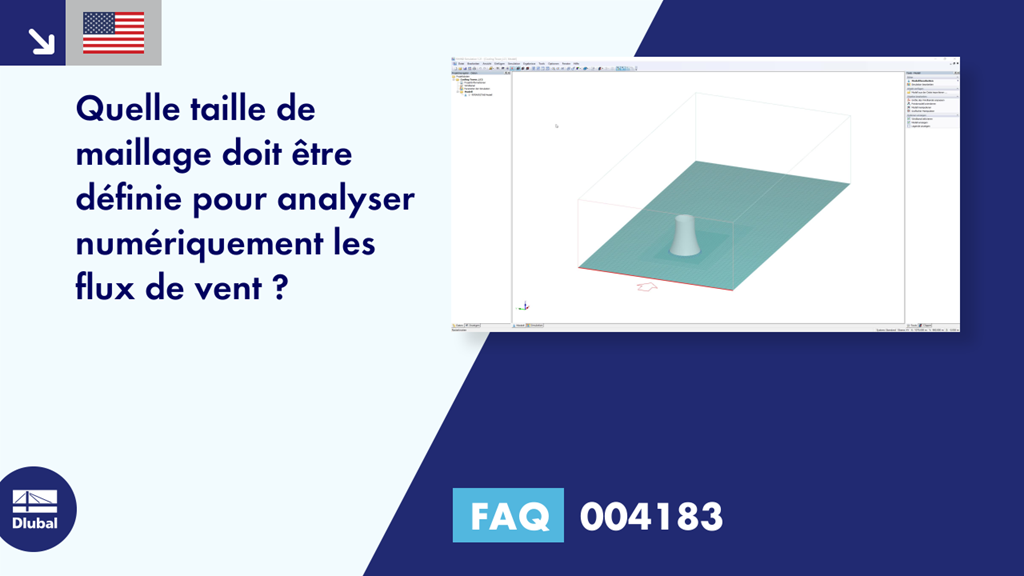

Quelle taille de maillage doit être définie pour analyser numériquement les flux de vent ?
Réponse :
La densité et la qualité du maillage EF ont un impact importante sur la précision des résultats. Plus le maillage est dense, plus les résultats seront précis. Une densité de maillage élevée requiert cependant un temps de calcul plus long et une mémoire vive plus importante sur l'ordinateur utilisé.
Il existe trois catégories de maillage dans RWIND Simulation :
Catégorie - Densité du maillage - Cellules du maillage - Temps de calcul - Calculateur performant
A - faible - ≤ 1 millions - plusieurs minutes - ≤ 4 Go de RAM
B - moyen - 1 - 10 millions - plusieurs heures - ≤ 16 GB RAM
C - élevé - 10 - 50 millions - plusieurs dizaines d'heures - ≤ 64 Go de RAM
Dans RWIND Simulation, la densité de maillage est définie de manière globale dans la boîte de dialogue « Paramètres de simulation ». La densité du maillage peut être définie entre 10 % et 100 %.
Afin de rendre le calcul plus efficace, le programme ne génère cependant pas de maillage avec une densité constante dans la soufflerie, mais génère automatiquement un maillage plus fin à proximité des modèles autour desquels le vent circule que dans le reste de la soufflerie.
La taille du raffinement du maillage par modèle est contrôlée à l'aide de 5 niveaux de détail dans la boîte de dialogue « Modifier le modèle ». Le niveau de raffinement peut être défini ici entre 0 et 4.
Par défaut, la densité de maillage globale du programme est de 20 % avec un raffinement niveau 2. Ce paramètre produit généralement une distribution de maillage de catégorie A avec 300 à 700 000 cellules. Avec cette configuration de maillage grossier, le programme affiche très rapidement les flux et de la distribution de la pression sur le modèle balayé par le vent de manière sommaire.
Après avoir vérifié toutes les données d'entrée et les réactions à la pression sur le modèle, vous pouvez facilement paramétrer un maillage de catégorie B dans les boîtes de dialogue mentionnées en augmentant la densité et le niveau de raffinement du maillage pour obtenir un résultat de meilleure qualité.
Les options de raffinement du maillage et les niveaux de raffinement permettent également d'obtenir un maillage de catégorie C.
Au cours du développement du programme RWIND Simulation, de telles configurations de maillage (≥ 50 millions) ont été testées avec succès sur des ordinateurs assez performants pour supporter ce type d'opération. Nous ne recommandons cependant pas ces configurations actuellement, car la précision accrue des résultats nécessite des moyens informatiques trop élevés par rapport à ceux requis pour utilisation normale du programme. Dans la prochaine phase de développement de RWIND Simulation, nous prévoyons d'utiliser un maillage personnalisé dans la couche limite pour utiliser pleinement les maillages de catégorie C et proposer des modèles d'écoulement transitoire avec des modèles de turbulence plus précis.
