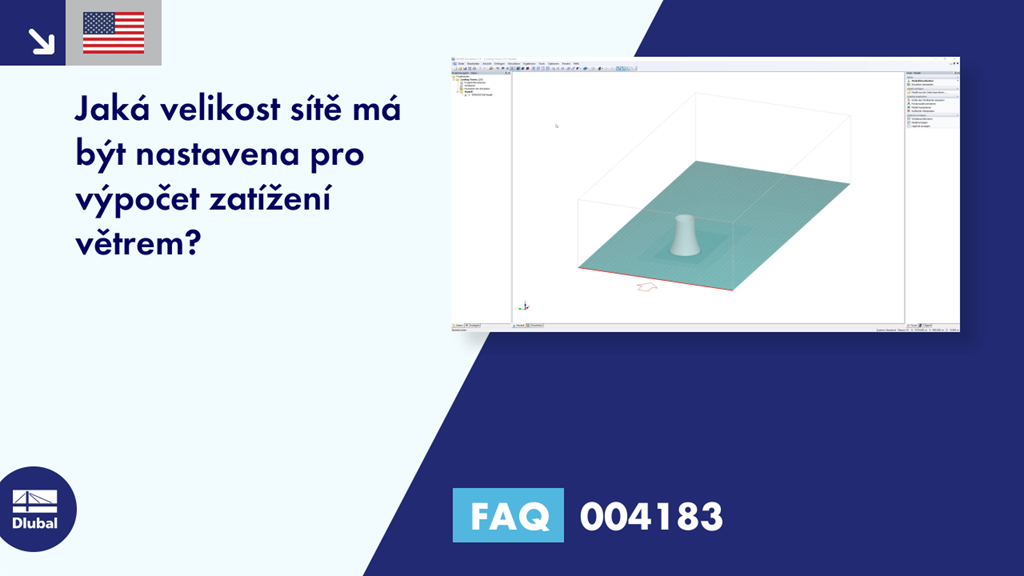

[EN] FAQ 004183 | Jaká velikost sítě má být nastavena pro výpočet zatížení větrem?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

4. listopadu 2019

000962

Andreas Niemeier

RWIND Simulation

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Jaká velikost sítě má být nastavena pro výpočet zatížení větrem?

Odpověď

Hustota a kvalita sítě konečných objemů má značný vliv na přesnost výsledků. Čím hustší je síť prvků, tím přesnější jsou výsledky. S hustší síti je však současně prodlužuje doba výpočtu a požadavky na operační paměť počítače.

Zesítění v programu RWIND Simulation lze rozdělit do 3 kategorií:

KategorieHustota sítěBuňky sítěDoba výpočtuVysoce výkonný počítač
Anízká≤ 1 milion
několik minut
≤ 4 GB RAM
Bstřední1 - 10 milionů
několik hodin
≤ 16 GB RAM
Cvysoká10 - 50 milionů
několik desítek hodin
≤ 64 GB RAM


V programu RWIND Simulation je hustota sítě globálně nastavována v dialogu "Parametry simulace". Hustotu sítě je možné nastavit v rozmezí 10% až 100%.

Obrázek 02 - Parametry simulace

Pro zvýšení efektivity výpočtu v oblasti větrného tunelu program nevytváří konstantní hustotu sítě prvků, ale v bezprostřední blízkosti modelů automaticky vygeneruje jemnější síť než ve zbývající oblasti.

Velikost zahuštění sítě podle modelu se řídí 5 úrovněmi detailů v dialogu "Upravit model". Úroveň zahuštění lze zadat v krocích 0 až 4.

Obrázek 03 - Úroveň detailu

Ve výchozím nastavení nabízí program pro model globální hustotu sítě 20 % se zahuštěním sítě podle úrovně 2. Tímto nastavením obvykle vzniká dělení sítě kategorie A s 300 až 700 000 buňkami. Díky této konfiguraci kategorie A s hrubým dělením sítě program v nejkratší době ukáže základní zobrazení pole proudění a rozdělení tlaků na modelu obtékaném proudem vzduchu.

Obrázek 01 - Síť konečných objemů

Po kontrole veškerých vstupních dat a tlakových reakcí na modelu se v uvedených dialozích pro zvýšení hustoty a úrovně sítě zesítění lze rychle přepnout do kategorie zesítění B pro stanovení kvalitativně lepšího výsledku.

Pomocí voleb pro jemnější nastavení sítě a úrovně zesítění lze dosáhnout zesítění kategorie C.
Během vývoje programu RWIND Simulation jsme takové konfigurace sítě (≥ 50 milionů) úspěšně otestovali na odpovídajícím počítači. Tuto konfiguraci ovšem zatím nedoporučujeme, protože zvýšená přesnost získaných výsledků není pro tento účel v rovnováze s požadavky na počítač. V příští vývojové fázi programu RWIND Simulation plánujeme pro plné využití zesítění kategorie C použít uzpůsobenou síť v hraniční vrstvě a nabídnout nestacionární modely proudění s přesnějšími modely turbulence.
