Вопрос:
Можно ли на диаграмме линейного высвобождения определить между двумя поверхностями разные значения жесткости на растяжение и сжатие?

Ответ:
Как показано на Рисунке 01, можно задать различные свойства линейного расцепителя в области растяжения и сжатия.

Тем не менее, необходимо учитывать особые свойства высвобожденной поверхности в случае линейного высвобождения между двумя поверхностями. В прилагаемой модели определено идентичное линейное высвобождение. В левой модели высвобождается нижняя поверхность 1, а в правой модели - верхняя поверхность 4. Для обеих поверхностей местная ось y поверхности выровнена параллельно общей оси z.

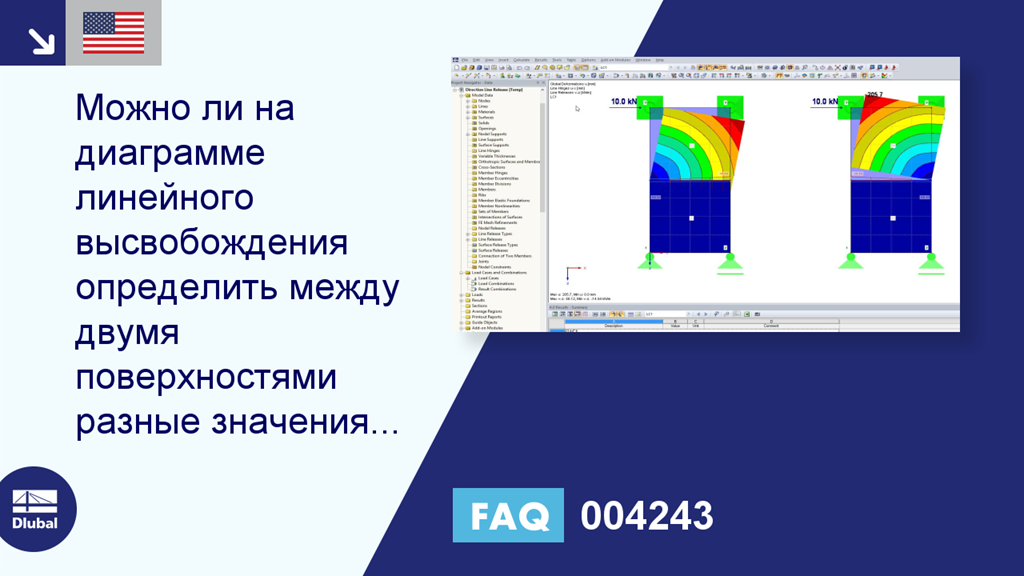

Диаграмма деформаций приводит к совершенно разным деформациям для обеих моделей.

В левой модели с нижней высвобожденной поверхностью область нажатия очень мягкая. Для данной ориентации оси, сила реакции Поверхности 2, давящая на Поверхность 1 сверху, очень мягкая.

В модели справа верхняя поверхность освобождена, так что сила реакции, прижимающая поверхность 4 к поверхности 3 сверху, очень жесткая.
