Pregunta

¿Es posible definir diferentes rigideces para la tracción y compresión entre dos superficies en el diagrama de una liberación lineal?

Respuesta

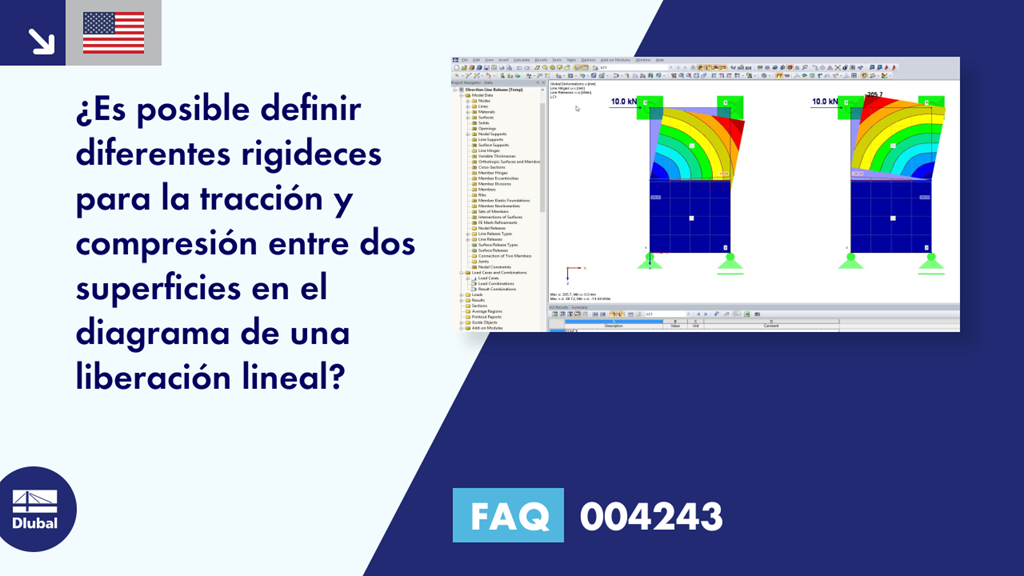

Es posible definir diferentes propiedades en el área de tracción y compresión de una liberación lineal como se muestra en la figura 01.

Sin embargo, es necesario considerar una característica especial con respecto a la superficie liberada cuando se liberan líneas entre dos superficies. El modelo adjunto implica una liberación lineal idéntica. Se libera la superficie inferior 1 para el modelo de la izquierda, pero la superficie 4 para el modelo de la derecha. Para ambas superficies, el eje local y de la superficie se alinea de forma paralela al eje global z.

El diagrama de deformación da como resultado deformaciones completamente diferentes para ambos modelos.

En el modelo de la izquierda con la superficie inferior liberada, el área presionada es muy ligera. Para esta orientación de ejes, el esfuerzo de reacción de la superficie 2, que presiona la superficie 1 desde arriba, es muy suave.

En el modelo de la derecha, se libera la superficie superior, de forma que el esfuerzo de reacción de la superficie 4, que presiona la superficie 3 desde arriba, es muy rígido.
