Можно ли на диаграмме высвобождения линии определить различные жесткости для растяжения и сжатия между двумя поверхностями?

Ответ

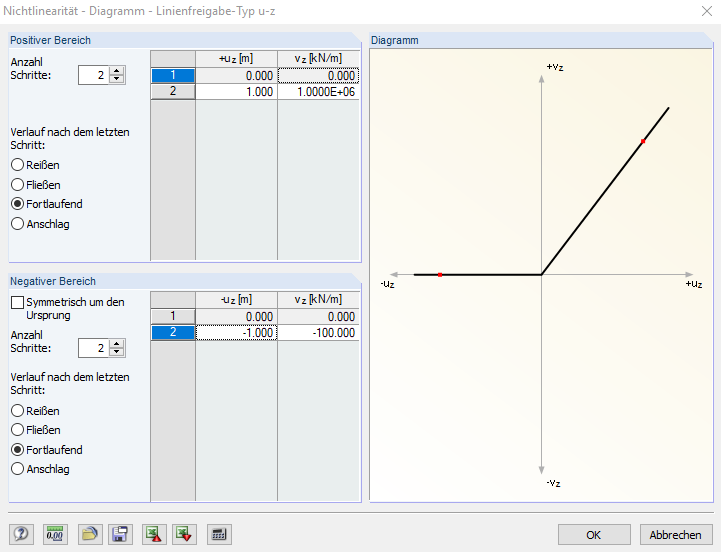

Можно задать различные свойства в области растяжения и сжатия линии высвобождения, как показано на рисунке 01.

Тем не менее, необходимо учитывать особенность, касающуюся высвобождаемой поверхности при высвобождении линий между двумя поверхностями. Прилагаемая модель включает в себя идентичный выпуск линии. Нижняя поверхность 1 освобождается для левой модели, а верхняя поверхность 4 для правой модели. Для обеих поверхностей локальная ось y поверхности выровнена параллельно глобальной оси z.

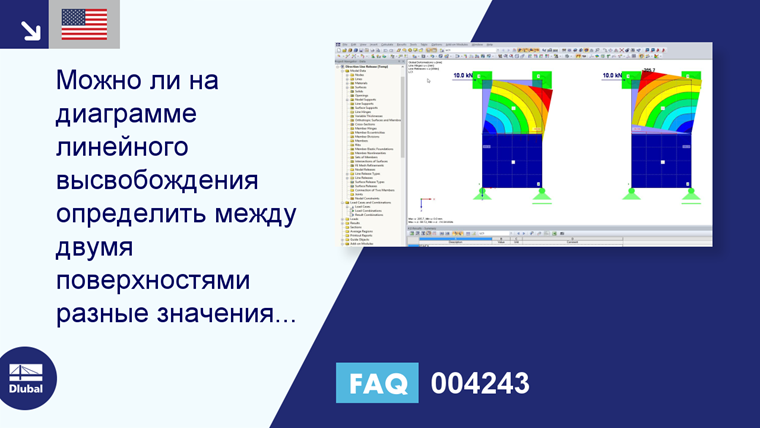

Диаграмма деформаций приводит к совершенно различным деформациям для обеих моделей.

В левой модели с высвобожденной нижней поверхностью, область нажатия очень мягкая. Для этой ориентации оси, сила реакции поверхности 2, которая прижимает поверхность 1 сверху, является очень мягкой.

В модели справа верхняя поверхность высвобождается, поэтому сила реакции поверхности 4, которая прижимает поверхность 3 сверху, очень жесткая.
