Dotaz

Je možné v diagramu liniového uvolnění definovat rozdílnou tuhost pro tah a tlak mezi dvěma plochami?

Odpověď

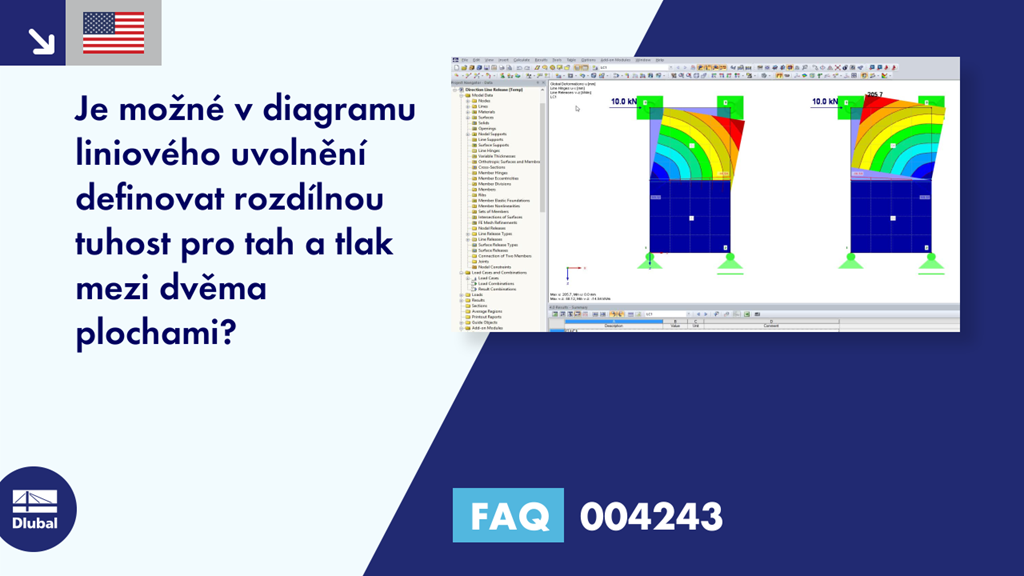

V tahové a tlakové oblasti liniového uvolnění můžeme definovat různé vlastnosti, jak je znázorněno na Obrázku 01.

U liniového uvolnění mezi dvěma plochami je třeba vzít do úvahy jednu zvláštnost v případě uvolněné plochy. V přiloženém modelu je definováno stejné liniové uvolnění. U levého modelu je uvolněná spodní plocha 1, u pravého modelu je to naopak horní plocha 4. Pro obě plochy je lokální osa y plochy rovnoběžná s globální osou Z.

Grafika deformace ukazuje zcela odlišné deformace pro oba modely.

V levém modelu se spodní uvolněnou plochou je tlačená oblast velmi slabá. Pro tuto orientaci os je reakční síla plochy 2, která tlačí na plochu 1 shora, velmi slabá.

V modelu na pravé straně se horní plocha uvolní, takže reakční síla plochy 4, která tlačí na plochu 3 shora, je velmi tuhá.
