Часто задаваемые вопросы 000468 | При выполнении динамического расчета появляется сообщение: «В модели нет бесплатных ...

Вопрос:
При выполнении динамического расчета появляется сообщение: «У модели не назначена свободная масса. Поэтому динамический расчет невозможен »или« Требуется слишком много собственных значений ». Как рассчитать формы колебаний?

Ответ:
Собственных значений может быть определено столько, сколько степеней свободы в конструкции, которой назначена масса. Для определения количества степеней свободы необходимо количество узловых точек узлов КЭ умножить на направления активных масс. При этом массы в неподвижных опорах не учитываются, так как они не могут свободно колебаться.

Если функция «Деление для прямых стержней» (RFEM)/«Внутреннее деление стержня» (RSTAB) не активирована, то может случиться, например, у однопролетных балок, что массы существуют только в опорах и, следовательно, собственное значение может быть определено. В таких случаях активируйте разделение стержней, как показано на изображениях.

Поскольку решатель Ланцоша в модуле RF-DYNAM Pro не может определить все существующие собственные значения, метод решения «корень характеристического полинома» также может помочь.

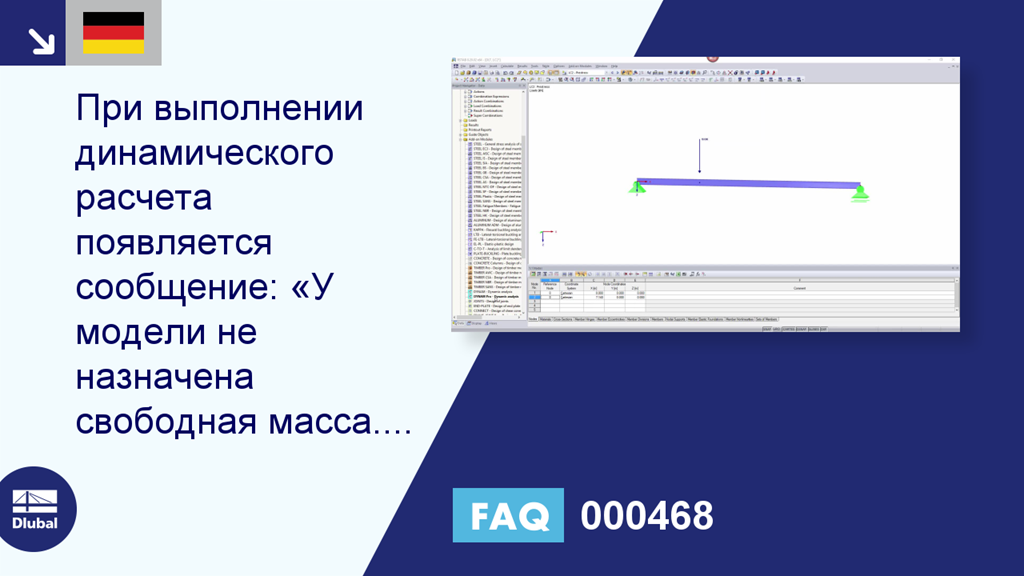

Другие видео:
► Часто задаваемые вопросы 000468 | При выполнении динамического расчета появляется сообщение: «У модели нет свободной массы ...: https://www.youtube.com/watch?v=9jy0IZIymQw
