При выполнении динамического расчета, я получаю сообщение: «У модели нет свободной массы. Поэтому динамический расчет не возможен »или« Требуется слишком много собственных значений ». Как рассчитать формы формы?

Ответ

Это можно определить как многие собственные значения, так как в конструкции, к которой приложена масса, имеются степени свободы. Для определения количества степеней свободы, количество узловых точек КЭ-узлов должно быть умножено на активные направления масс. Массы в неподвижных опорах не рассматриваются для этого, потому что они не могут свободно колебаться.

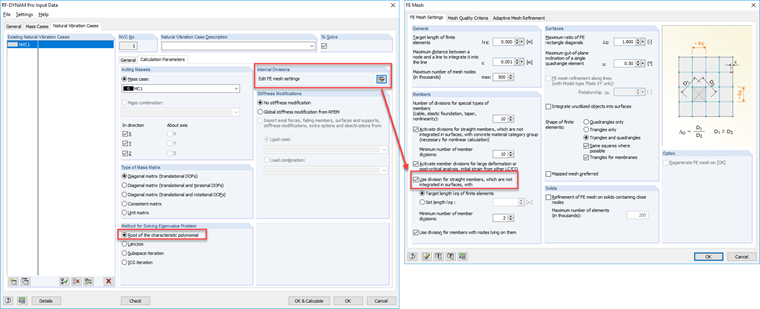

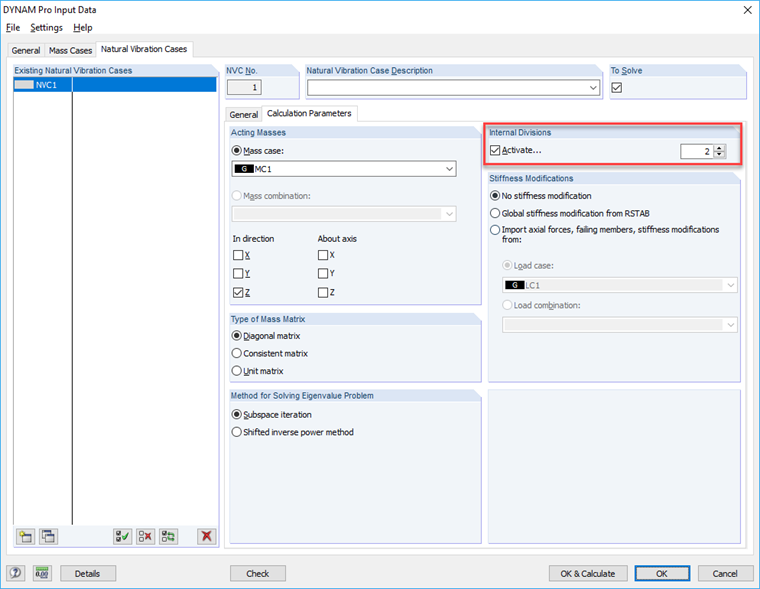

Если «Дивизион для прямых стержней» (RFEM) / «внутреннее разделение стержней» (RSTAB) не активируется, может случиться, например, в случае однопролетных балок, что массы существуют только в опорах и, следовательно, нет можно определить собственное значение. В таких случаях активируйте разделение стержня, как показано на рисунках.

Поскольку решатель Lanczos в RF-DYNAM Pro не может определить все существующие собственные значения, способ решения «корень из характеристического полинома» также может обеспечить исправление.

Ключевые слова

Собственная ценность Степень свободы Динамический расчет
