Вопрос:

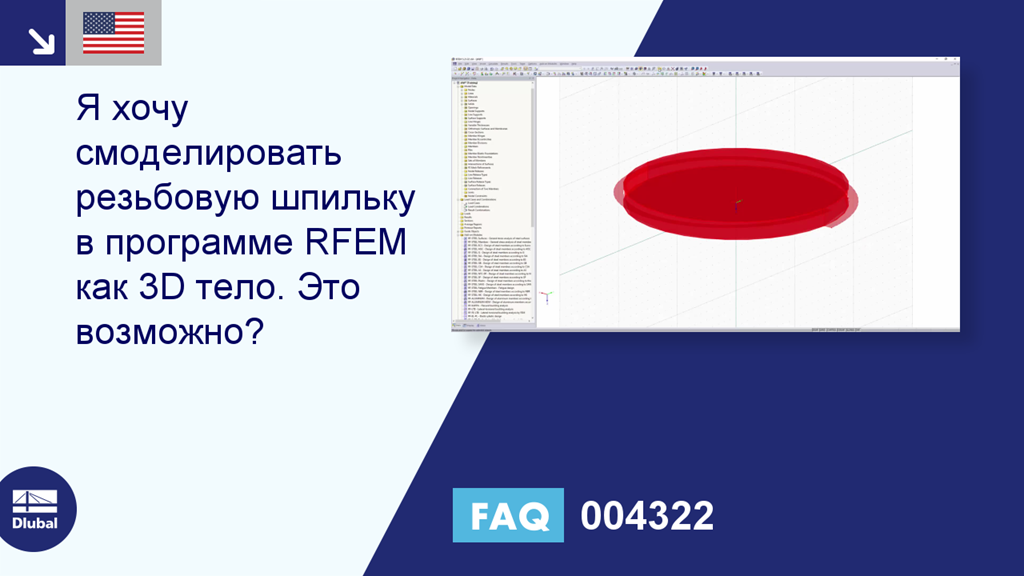

Я хочу смоделировать резьбовую шпильку в программе RFEM как 3D тело. Как это возможно?
Ответ:
В программе нет функции, которая может создать поток. В таком случае необходимо создать его геометрически с помощью узлов и линий. В программе предусмотрена возможность создания резьбы с помощью поверхностей траектории. Тем не менее, вы можете достичь своей цели относительно быстро с помощью функции «Копировать» и «Повернуть».
