Dotaz:

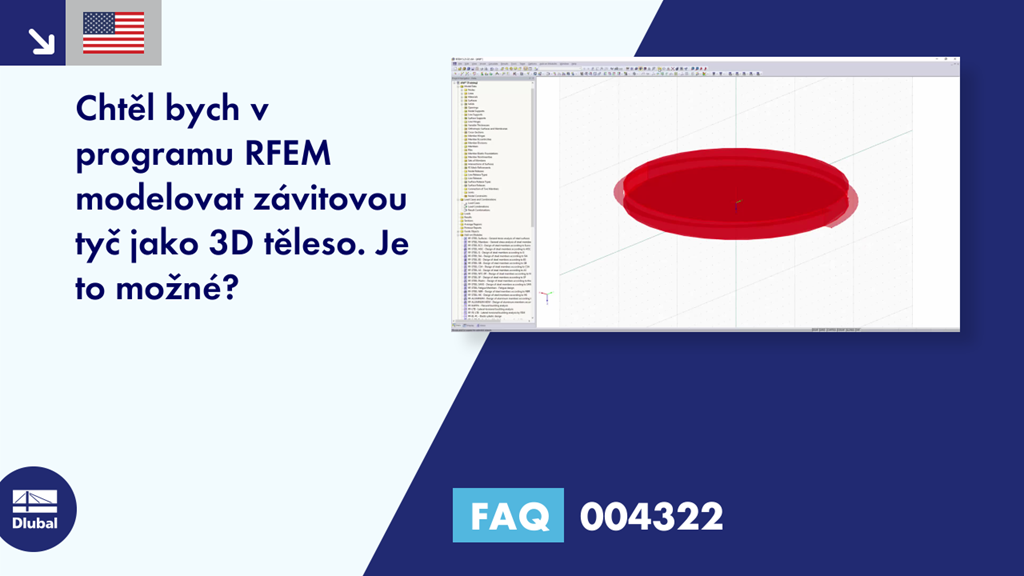

Chtěl bych v programu RFEM modelovat závitovou tyč jako 3D těleso. Je to možné?
Odpověď:
Program neobsahuje funkci pro vytvoření závitu. Zde je nutné ho vytvořit geometricky pomocí uzlů a linií. V programu je možnost vytvářet závity pomocí tažených ploch. Pokud však použijete funkci Kopírovat a Otočit, můžete svého cíle dosáhnout poměrně rychle.
