Pregunta:

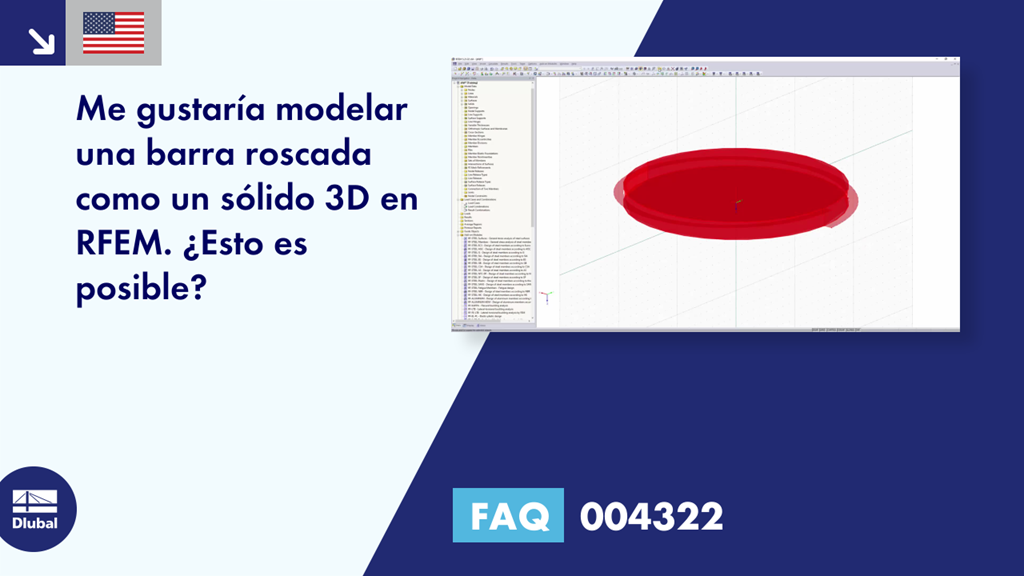

Me gustaría modelar una barra roscada como un sólido 3D en RFEM. ¿Esto es posible?
Respuesta:
No se puede crear una rosca usando una función en el programa. En tal caso, debe crear esto geométricamente a través de nudos y líneas. En el programa, hay una opción para crear los devanados a través de superficies de trayectoria. Sin embargo, tiene la opción de alcanzar su objetivo relativamente rápido al usar "Copiar y Rotar".
