Pytanie:

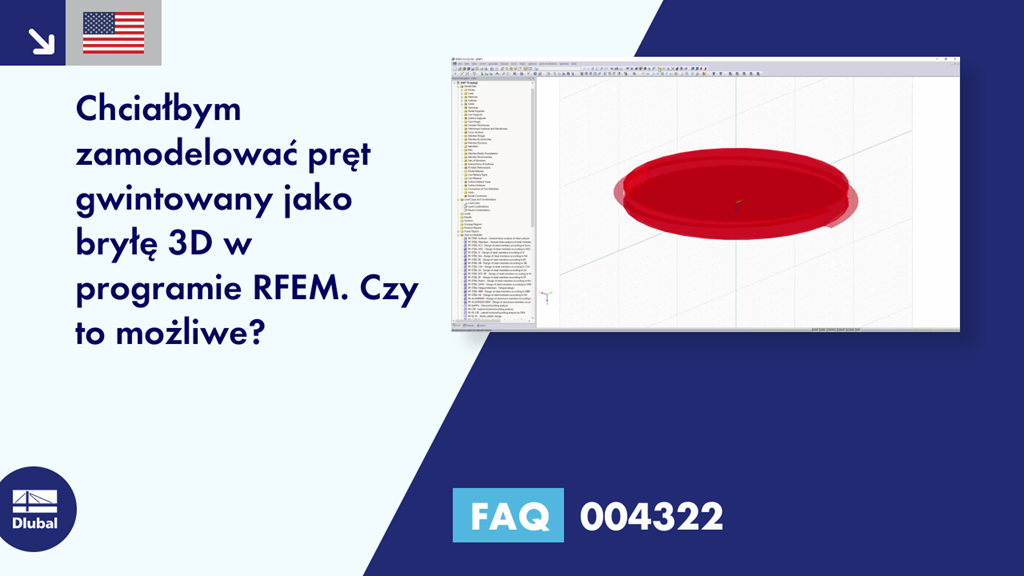

Chciałbym zamodelować pręt gwintowany jako bryłę 3D w programie RFEM. Czy to możliwe?
Odpowiedź:
W programie nie ma funkcji, która może utworzyć wątek. W takim przypadku konieczne jest utworzenie tego geometrycznie za pomocą węzłów i linii. Program umożliwia tworzenie gwintów za pomocą powierzchni trajektorii. Korzystając z opcji Kopiuj i Obracaj, można jednak stosunkowo szybko dotrzeć do celu.
