Вопрос:

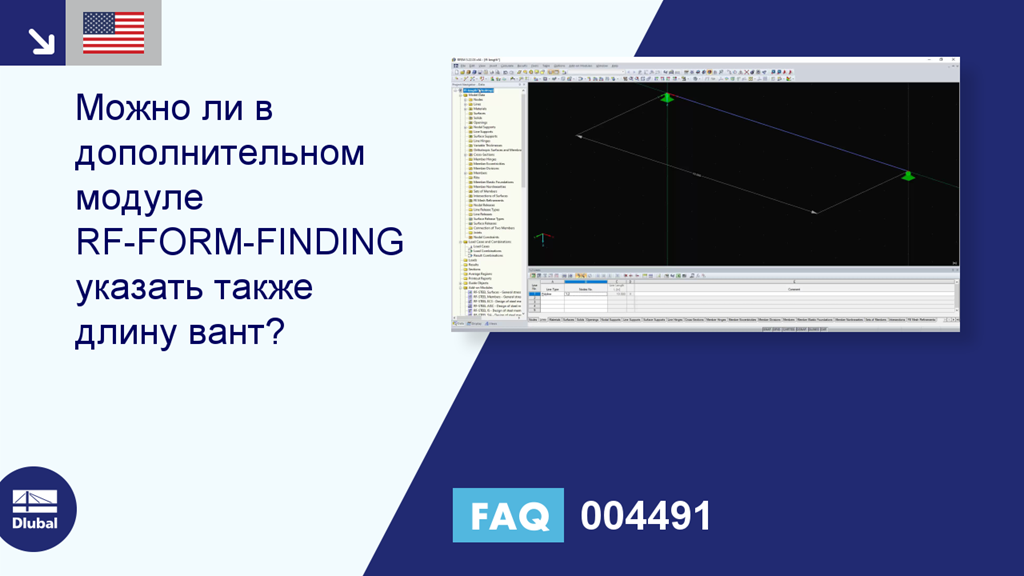

Можно ли в дополнительном модуле RF-FORM‑FINDING указать также длину вант?
Ответ:
Разумеется. В данном модуле можно кроме силы предварительного напряжения и конечного обвиса ванта, указать также желаемую длину ванта (см. Рисунок 01).
Программа затем попытается подобрать вант, подверженный действующей силе (например, загружению типа «поиск формы» с постоянной нагрузкой), длина которого будет соответствовать заданной длине.
