Pytanie:

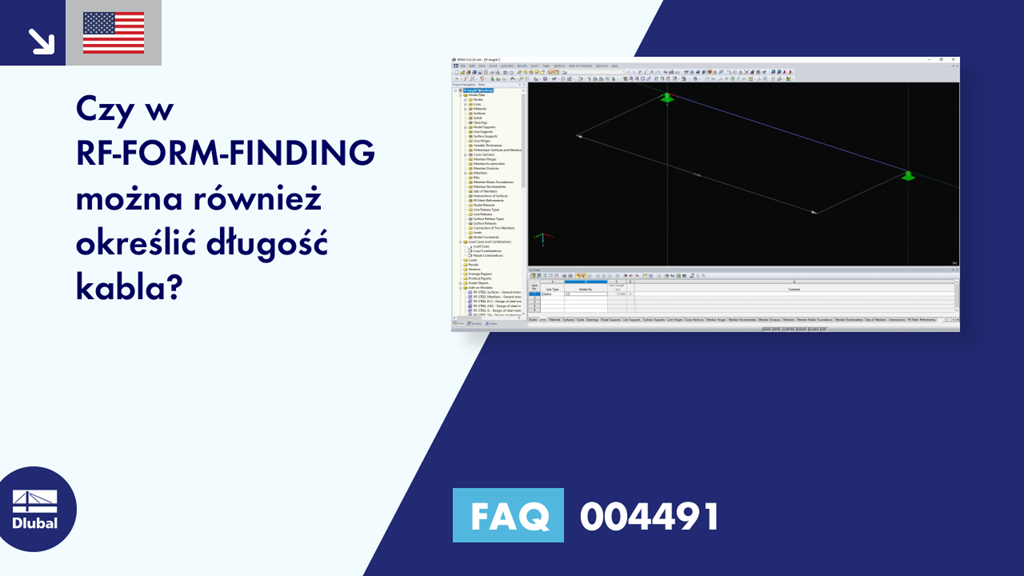

Czy w RF-FORM-FINDING można również określić długość kabla?
Odpowiedź:
Oprócz siły sprężającej lub docelowego zwisu kabla, możliwe jest określenie zwisu kabla, jak również długość kabla, jak pokazano na rysunku 01.
Program próbuje następnie dopasować kabel poddany działaniu siły działającej na kabel (na przykład przypadek obciążenia typu "form-finding" z obciążeniem własnym) w taki sposób, aby długość odpowiadała zadanej długości.
