Dotaz:

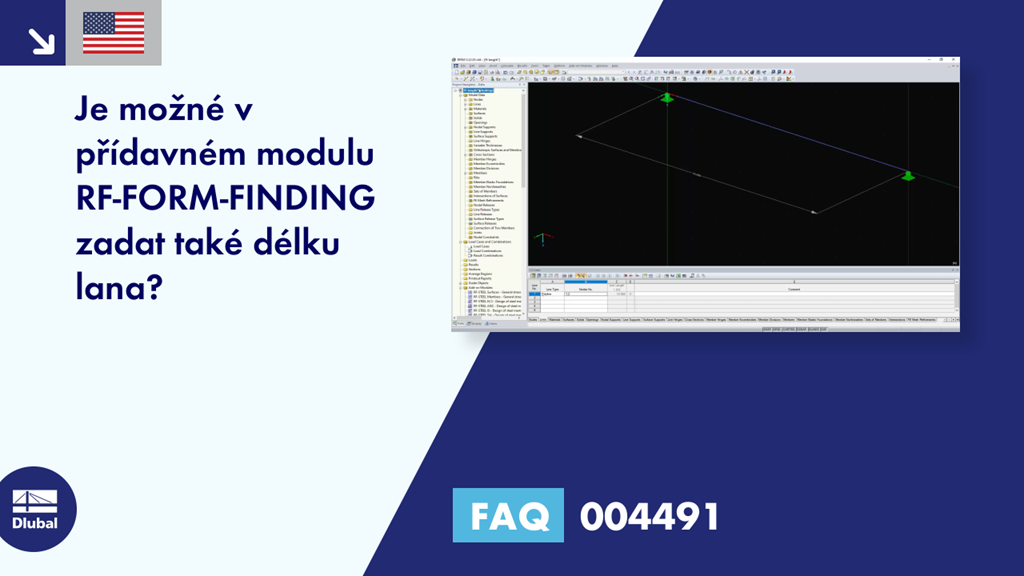

Je možné v přídavném modulu RF-FORM-FINDING zadat také délku lana?
Odpověď:
Kromě předpínací síly nebo požadovaného průvěsu lana je možné zadat také délku lana, jak je znázorněno na Obrázku 01.
Program se poté pokusí lano přizpůsobit pod působící silou (zatěžovací stav typu "Form-finding" např. s vlastní tíhou) tak, aby délka odpovídala zadané délce.
