Question :
Est-il également possible de définir une longueur de câble dans RF-FORM-FINDING ?
Réponse :

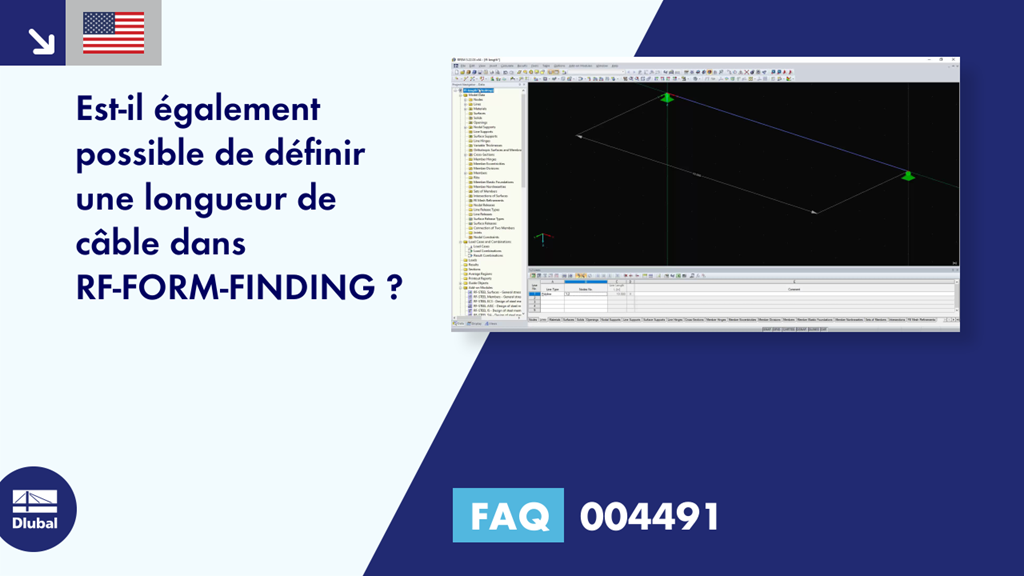

Outre l'effort de précontrainte ou la flèche du câble visée, il est également possible de définir la longueur du câble, comme le montre la Figure 01.
Le logiciel essaie ensuite d'ajuster le câble soumis à l'effort agissant (un cas de charge de type « Recherche de forme » avec un poids propre, par exemple) de sorte que la longueur corresponde à la longueur indiquée.
