Вопрос:

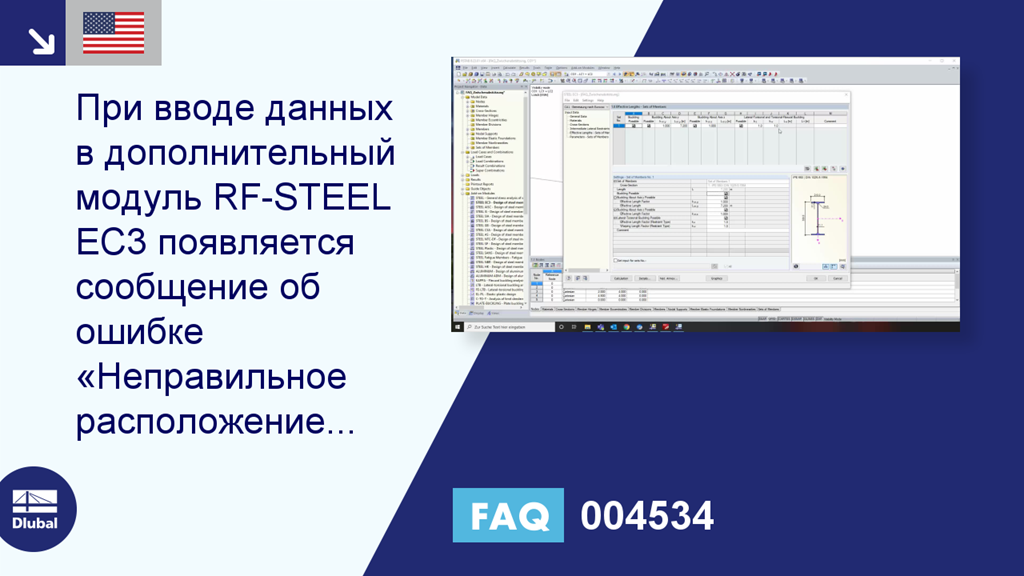

При вводе данных в дополнительный модуль RF-STEEL EC3 появляется сообщение об ошибке «Неправильное расположение промежуточной боковой опоры». В чём причина?
Ответ:
Ввод промежуточных боковых опор используется в основном для определения боковых опор стержня без необходимости вставлять в этом месте узел. Кроме того, они необходимы также при расчете блоков стержней с помощью метода эквивалентных стержней, поскольку на их основе определяются существующие условия опирания в промежуточных узлах блока стержней.
Заданные промежуточные боковые опоры затем в решателе собственных чисел рассматриваются как дополнительные граничные условия. Тем не менее, некоторые граничные условия узловых опор и расчетных длин уже включены во входные таблицы.
Потому, во избежание конфликтов или дублирования записей для одного и того же местоположения, появляется в программе сообщение об ошибке «Неправильное расположение промежуточной боковой опоры». Для промежуточных боковых опор обычно не допускаются следующие местоположения, поскольку они уже определены в других записях:
Расчет стержней:
- Начало и конец стержня
Расчет блоков стержней:
- Начало и конец всех стержней, если они заданы с помощью узловых опор
- Начало и конец блока стержней при расчете с помощью метода эквивалентного стержня
Однако, найти ошибку очень легко, потому что после подтверждения сообщения об ошибке, программа автоматически отметит первую строку с неправильной записью.
