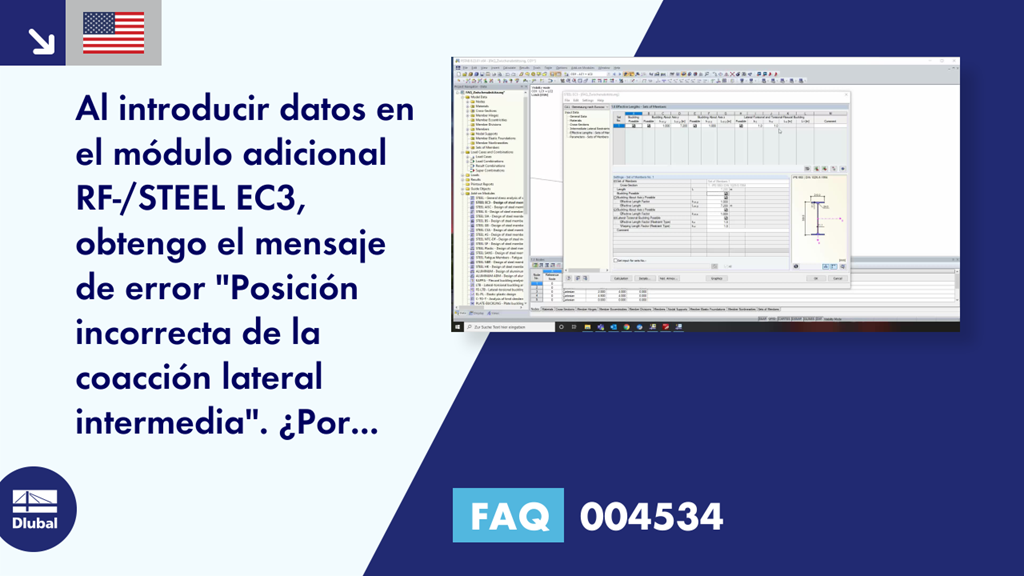

[ES] FAQ 004534 | Al introducir datos en el módulo adicional RF-/STEEL EC3, obtengo el mensaje de error ...

Pregunta:
Al introducir datos en el módulo adicional RF-/STEEL EC3, obtengo el mensaje de error "Posición incorrecta de la coacción lateral intermedia". ¿Por qué?

Respuesta:
La entrada de las coacciones laterales intermedias se usa para introducir apoyos laterales en una barra sin tener que insertar un nudo en el modelo en esta ubicación. Además, el cálculo de conjuntos de barras utilizando el método de la barra equivalente requiere que se definan las condiciones de apoyo existentes en los nudos intermedios del conjunto de barras.

Las coacciones laterales intermedias introducidas se consideran entonces como condiciones de contorno adicionales en el solucionador de valores propios. Sin embargo, algunas condiciones de contorno ya están incluidas en las tablas de entrada de los apoyos en nudos o las longitudes eficaces.

Para evitar conflictos o entradas duplicadas para la misma ubicación, aparece el mensaje de error "Ubicación no válida de las coacciones laterales intermedias". Las siguientes ubicaciones no están permitidas porque ya están definidas en las otras entradas:

Diseño de barras:
- Inicio y final de una barra

Diseño de conjuntos de barras:
- Inicio y final de todas las barras si se introducen utilizando apoyos en nudo
- Inicio y final de un conjunto de barras para el cálculo utilizando el método de la barra equivalente

Sin embargo, es muy fácil encontrar el error, porque la primera línea con la entrada incorrecta se selecciona automáticamente después de confirmar el mensaje de error.
