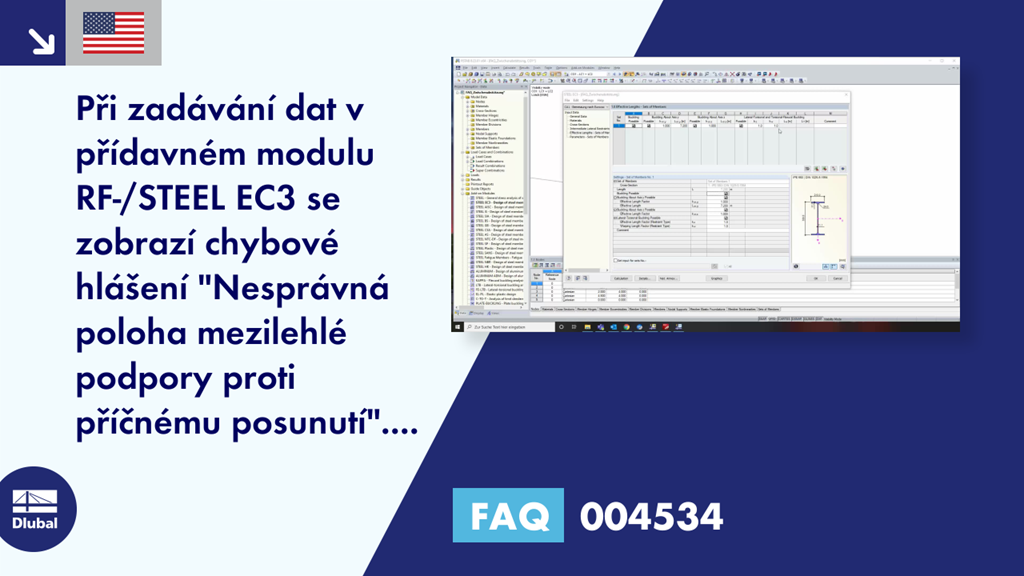

[EN] FAQ 004534 | Při zadávání dat v přídavném modulu RF-/STEEL EC3 se zobrazí chybové hlášení "Nesprávná poloha mezilehlé podpory proti příčnému posunutí". Co je příčinou?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

20. července 2020

001600

Oliver Müller

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Při zadávání dat v přídavném modulu RF-/STEEL EC3 se zobrazí chybové hlášení "Nesprávná poloha mezilehlé podpory proti příčnému posunutí". Co je příčinou?

Odpověď

Zadání mezilehlých podpor slouží k definování příčných podpor na prutu, aniž by bylo nutné v tomto místě v modelu vkládat uzel do modelu. Kromě toho jsou nutné pro posouzení sad prutů metodou náhradních prutů, aby bylo možné definovat stávající podporové podmínky na mezilehlých uzlech sady prutů.

Zadané mezilehlé podpory se pak ve výpočtu zohlední jako přídavné okrajové podmínky. Některé okrajové podmínky uzlových podpor nebo vzpěrných délek jsou ovšem již obsaženy ve vstupních dialozích.

Aby se předešlo konfliktům nebo duplicitnímu zadání pro stejné místo, zobrazí se chybové hlášení "Nesprávná poloha mezilehlé podpory proti příčnému posunutí". Následující nejsou nejsou povolena, protože jsou již definována v ostatních položkách:

Posouzení prutů:
- začátek a konec prutu

Posouzení sad prutů:
- začátek a konec všech prutů, pokud zadávání probíhá pomocí uzlových podpor
- začátek a konec sady prutů pro posouzení metodou náhradních prutů

Obr. 01 - Nepřípustné umístění mezilehlé podpory při metodě náhradního prutu

Obr. 02 - Nepřípustné zadání mezilehlé podpory při zadání pomocí uzlových podpor

Řešení problémů je ovšem velmi snadné, protože po potvrzení chybového hlášení je automaticky vybrán první řádek se špatným zadáním.
