Domanda:

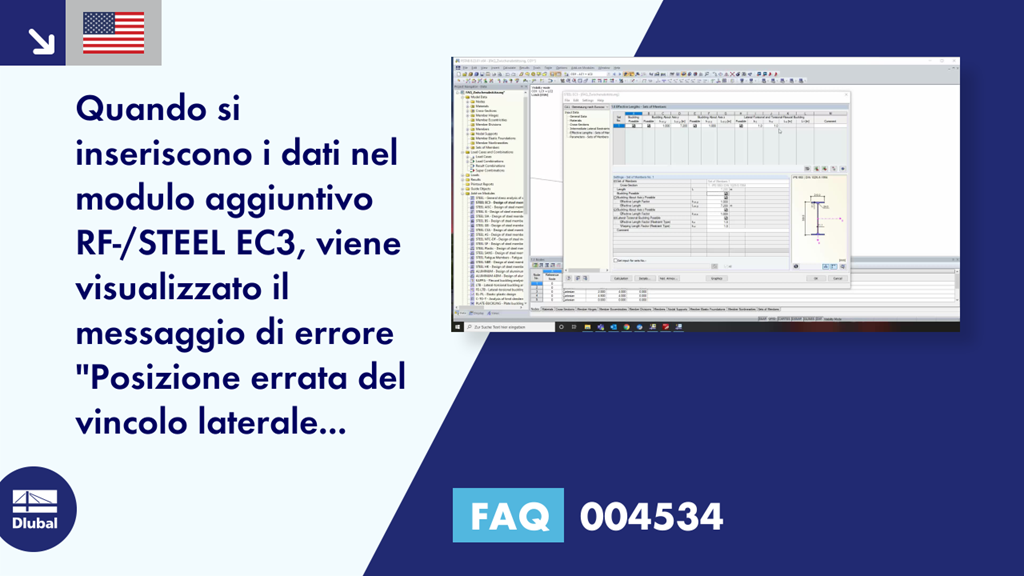

Quando si inseriscono i dati nel modulo aggiuntivo RF-/STEEL EC3, viene visualizzato il messaggio di errore "Posizione errata del vincolo laterale intermedio". Qual è il motivo?
Risposta:
L'input dei vincoli laterali intermedi viene utilizzato per inserire i vincoli esterni laterali su un'asta senza dover inserire un nodo nel modello in questa posizione. Inoltre, la verifica di set di aste che utilizzano il metodo delle aste equivalente richiede la definizione delle condizioni del vincolo esterno sui nodi intermedi del set di aste.
I vincoli laterali intermedi inseriti sono quindi considerati come condizioni al contorno aggiuntive nel risolutore di autovalori. Tuttavia, alcune condizioni al contorno sono già incluse nelle tabelle di input dei vincoli esterni nodali o delle lunghezze efficaci.
Per evitare conflitti o voci doppie per la stessa posizione, viene visualizzato il messaggio di errore "Posizione non valida dei vincoli laterali intermedi". Le seguenti posizioni non sono consentite poiché sono già definite nelle altre voci:
Progettazione di aste:
- Inizio e fine di un'asta
Progettazione di set di aste:
- Inizio e fine di tutte le aste se vengono inseriti utilizzando vincoli esterni nodali
- Inizio e fine di un set di aste per il progetto utilizzando il metodo dell'asta equivalente
Tuttavia, è molto facile trovare l'errore, perché la prima riga con la voce sbagliata viene selezionata automaticamente dopo aver confermato il messaggio di errore.
