KB 001653 | Перемещение четвертого узла в плоскость, данную тремя узлами

Тема:
Перемещение четвертого узла в плоскость, данную тремя узлами

Примечание:

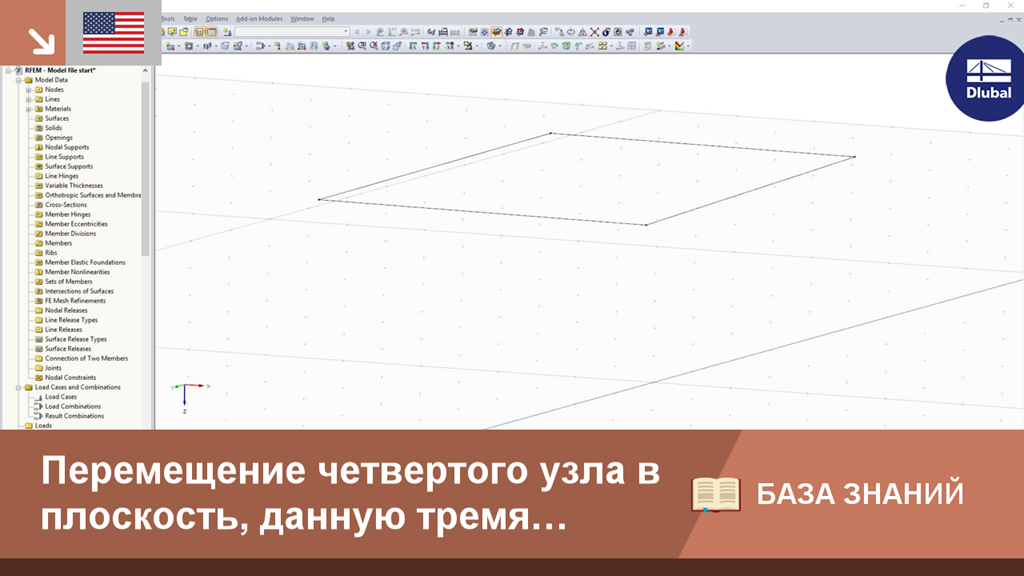

В данном примере мы создадим плоскую поверхность из четырех импортированных узлов, которые на первый взгляд лежат в одной плоскости, но на самом деле, например, из-за ошибки предыдущего моделирования, один из них выступает из плоскости на несколько миллиметров. При попытке создать ровную поверхность так программа отобразит следующее сообщение об ошибке «Ошибка в задании поверхности! Узлы не лежат в одной плоскости.»

Описание:
Для того чтобы все четыре узла лежали в одной плоскости, необходимо переместить один узел на небольшое расстояние в определенном направлении.

Эффективными оказались следующие шаги:

Создайте проекцию всех четырех узлов в виде копии на любую плоскость
Создайте диагональные вспомогательные линии A и B

В нашем примере диагональная линия A, проходящая от узла 3 до узла 2, лежит чуть выше диагональной линии B, проходящей от узла 1 до узла 4.

Создайте треугольную вспомогательную поверхность между узлами 2, 3 и спроецированным узлом 7 (он находится под узлом 3). См. Рисунок 02.

Вспомогательная диагональ B теперь пересекает треугольную поверхность. После применения функции «Соединить линии/стержни» так здесь появится новый узел № 9.

Теперь удалите треугольную вспомогательную поверхность, а также вспомогательную диагональ A и разделенную вспомогательную диагональ B.
Затем создайте новую линию от узла 3 до узла 9
Удлините эту линию так, чтобы она пересекала вертикальную вспомогательную линию № 8
Ныне примените функцию «Соединить линии/стержни» так, чтобы узел № 10 образовался чуть ниже узла № 2 на вспомогательной линии № 8
Переместите узел 2 к узлу 10 так, чтобы оба узла соединились в узле 10

Узел № 10 теперь является четвертым узлом в общей плоскости узлов № 1, 3 и 4, благодаря чему мы сможем нарисовать плоскую четырехугольную поверхность. См. Рисунок 03.
