KB 001653 | Posun čtvrtého uzlu do roviny dané třemi uzly

Téma:
Posun čtvrtého uzlu do roviny dané třemi uzly

Poznámka:

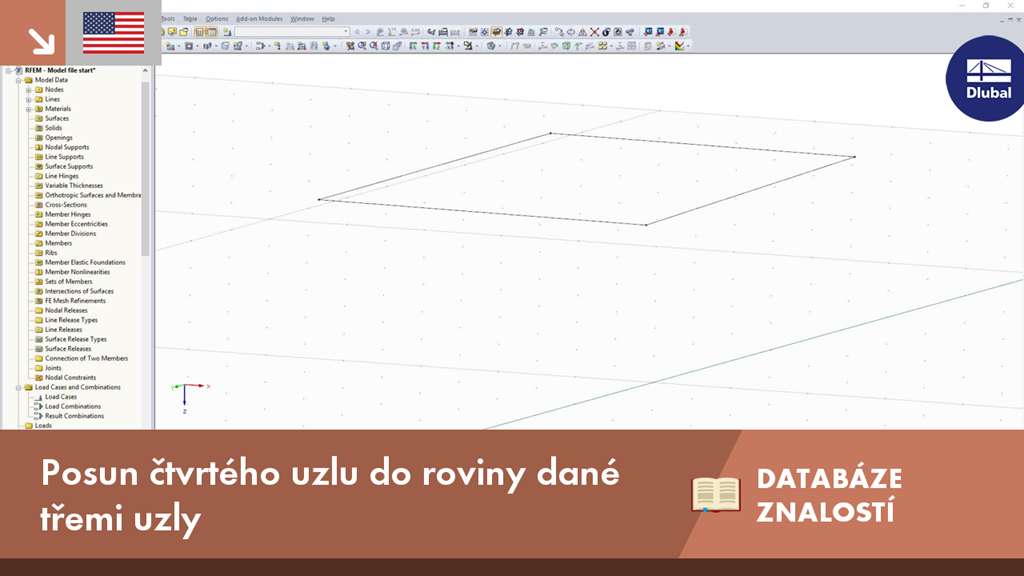

V našem příkladu vytvoříme rovinnou plochu se čtyřmi uzly, které byly importovány a zdánlivě leží ve stejné rovině, ve skutečnosti se ovšem některý z nich například v důsledku chyby při předchozím modelování vychyluje z roviny o několik milimetrů. Při pokusu o vytvoření rovinné plochy se zobrazí chybové hlášení „Chyba při zadání plochy! Uzly neleží v jedné rovině."

Popis:
Aby všechny čtyři uzly ležely v jedné rovině, je třeba uzel v určitém směru mírně posunout.

Jako efektivní postup se osvědčily následující kroky:

Průmět čtyř uzlů jako kopie do libovolné roviny
Nákres diagonálních vodicích linií A a B

V našem příkladu leží diagonální vodicí linie A z uzlu 3 do uzlu 2 nad druhou diagonálou B z uzlu 1 do uzlu 4.

Nákres trojúhelníkové pomocné plochy mezi uzly 2, 3 a promítnutým uzlem 7 (pod uzlem 3), Viz Obrázek 02.

Vodicí diagonála B nyní protíná trojúhelníkovou plochu. Po použití funkce „Spojit linie/pruty“ se zde vytvoří nový uzel č. 9.

Smazání trojúhelníkové pomocné plochy, vodicí diagonály A a rozdělené vodicí diagonály B
Nákres nové linie z uzlu 3 do uzlu 9
Prodloužení této linie na jejím konci tak, aby protínala vertikální vodicí linii č. 8
Použití funkce „Spojit linie/pruty“ tak, aby vznikl uzel č. 10 těsně pod uzlem č. 2 na vodicí linii č. 8
Posun uzlu 2 do uzlu 10 tak, aby se oba sloučily do uzlu 10

Uzel č. 10 je nyní daným čtvrtým uzlem ve stejné rovině, v které leží uzly č. 1, 3 a 4. Můžeme tak narýsovat rovinnou čtyřúhelníkovou plochu, Viz Obrázek 03.
