KB 001653 | 将第四个节点移动到由三个节点定义的平面中

主题：
将第四个节点移动到由三个节点定义的平面中

注释:

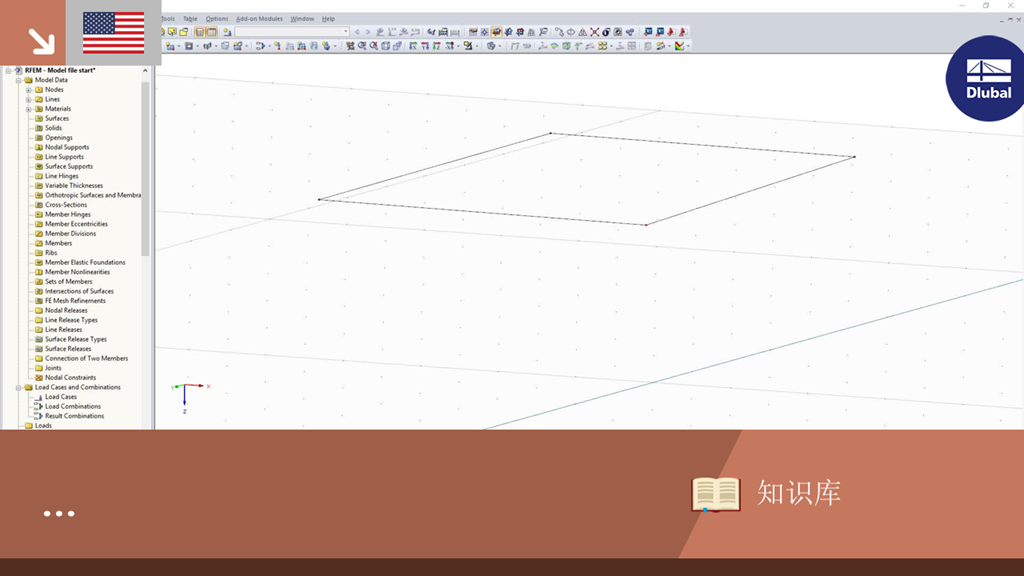

这个例子描述了一个平面的定义，这个平面是由四个节点导入的，它们看起来像是在一个公共平面上，但是实际上，由于先前的建模误差是几毫米。 尝试创建平面时，出现错误信息“面定义错误！ 节点不在同一平面上。”

论文摘要:
为了使所有四个节点在一个平面上，必须在一个方向上将一个节点移动一小段距离。

已经证明以下步骤是有效的：

将四个节点作为副本投影到任何平面上
绘制对角线A和B

在该示例中，从节点3到节点2的对角线A位于从节点1到节点4的另一条对角线B上方。

在节点2、3和投影节点7（在节点3下）之间绘制一个三角形辅助面。 参见图02。

辅助对角线B现在与三角形面相交。 使用“连接线或杆件”功能后，创建一个新的节点编号。 9.

删除三角形辅助面以及辅助对角线A和分割后的辅助对角线B。
从节点3到节点9绘制一条新线
将此线的末端延长一段足够长的长度，使其与垂直基准线No. 8
使用“连接线或杆件”功能可以使节点编号为 在节点编号下创建10。 2在准则No. 8
将2号节点移到10号节点上

节点编号 现在10是节点No.的公共平面内的第四个节点。 1、3和4 这样可以绘制平面四边形面。 参见图03。
