KB 001653 | Wprowadzanie czwartego węzła w płaszczyźnie wyznaczonej przez trzy węzły

Temat:
Wprowadzanie czwartego węzła w płaszczyźnie wyznaczonej przez trzy węzły

Uwaga:

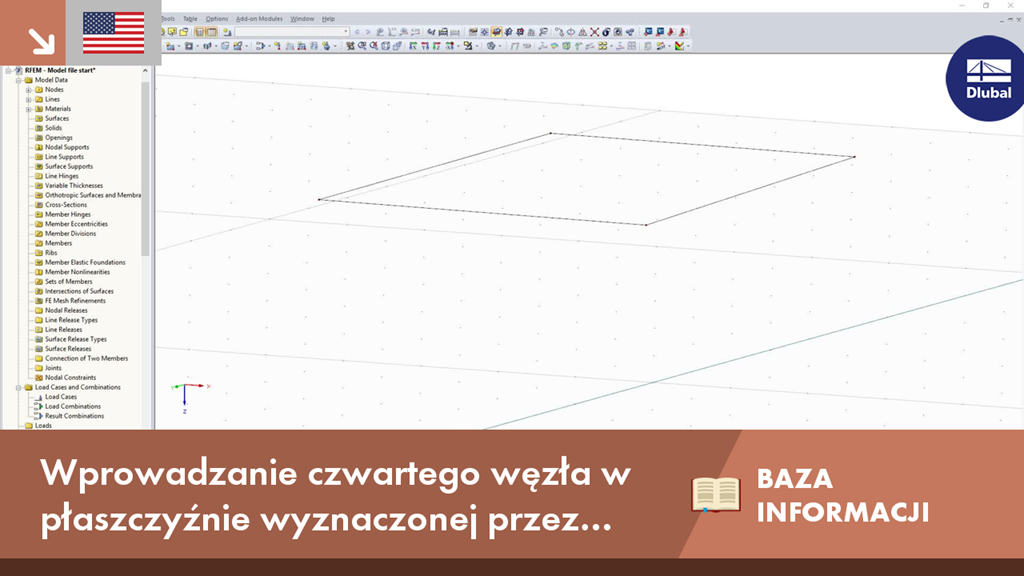

W tym przykładzie tworzona jest powierzchnia płaska, składająca się z czterech węzłów zaimportowanych do RFEM. Pozornie znajdują się one na wspólnej płaszczyźnie, ale w rzeczywistości nie musi tak być. Przykładowym powodem może być błąd modelowania zawarty w piku wyjściowym, gdzie jeden z węzłów przesunięty jest o kilka milimetrów ponad/pod płaszczyznę pozostałych trzech. Podczas próby utworzenia powierzchni płaskiej pojawia się komunikat o błędzie: ""Błąd podczas definiowania powierzchni! Węzły nie znajdują się w jednej płaszczyźnie”.

Opis:
Aby wszystkie cztery węzły znajdowały się w jednej płaszczyźnie, jeden węzeł musi zostać przesunięty na niewielką odległość w określonym kierunku.

Skuteczne okazują się być następujące kroki:

Rzutuj cztery węzły jako kopię na dowolną płaszczyznę
Narysuj linie ukośne A i B.

W tym przykładzie, linia przekątnej A od węzła nr 3 do węzła nr 2 leży nad drugą linią B po przekątnej od węzła nr 1 do węzła nr 4.

Narysuj trójkątną powierzchnię pomocniczą między węzłami 2, 3 a węzłem rzutowanym 7 (pod węzłem 3). Patrz rysunek 02.

Pomocnicza przekątna B przecina teraz powierzchnię trójkątną. Po użyciu funkcji „Połączyć linie lub pręty” nowy węzeł nr 9.

Usunąć trójkątną powierzchnię pomocniczą oraz pomocniczą przekątną A i podzieloną pomocniczą przekątną B.
Narysowanie nowej linii od węzła 3 do węzła 9
Wydłuż tę linię na jej końcu o długość wystarczającą do przecięcia linii pomocniczej nr 8
Funkcja „Połączyć linie lub pręty” powoduje, że węzeł nr 10 jest tworzony bezpośrednio pod węzłem nr 2 w wytycznej nr 8
Przenieść węzeł nr 2 do węzła nr 10 w taki sposób, że łączą się one w węzeł nr 10

Węzeł nr 10 jest teraz czwartym węzłem w wspólnej płaszczyźnie węzłów nr 1, 3 i 4. Umożliwia to narysowanie płaskiej czworobocznej powierzchni. Patrz rysunek 03.
