Часто задаваемые вопросы 004632 | При использовании линейного высвобождения появляется сообщение об ошибке, в котором говорится, что ...

Вопрос:
При использовании линейного высвобождения появляется сообщение об ошибке, в котором говорится, что модель нестабильна. Почему? В чем причина?

Ответ:

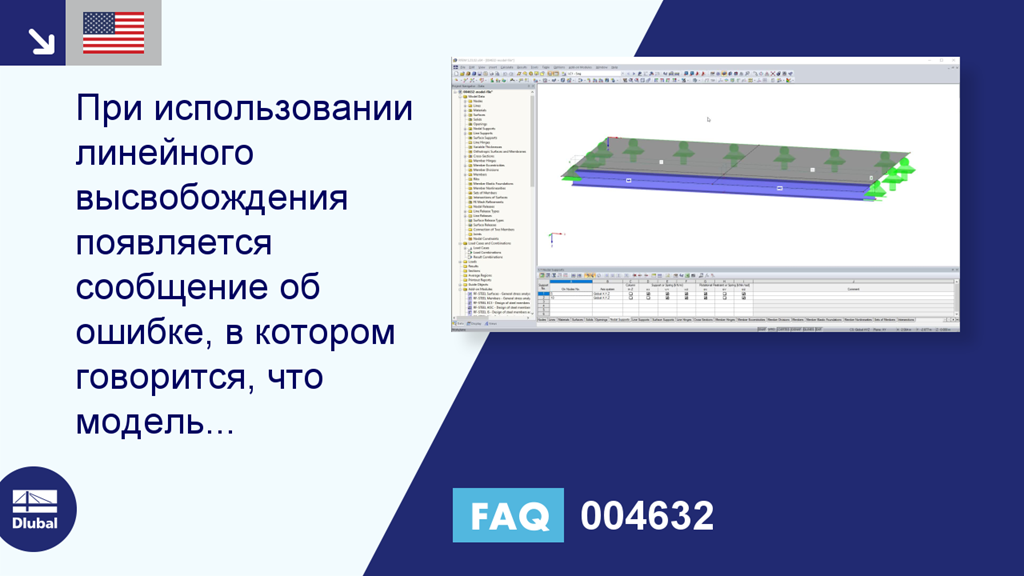

На рисунке 01 показана модель, в которой поверхности 1 и 2 должны опираться на стержни 1 и 2. Стержни 1 и 2 должны поддерживаться узловыми опорами 1 и 2.

Для отделения стержней от поверхностей определен тип высвобождения линии, показанный на Рисунке 02. Перемещение uz высвобождается только для растягивающей силы; остальные перемещения ux, uy, а также поворот φ-x высвобождаются всегда.

Линия высвобождения 1 задана на линии 5 и высвобождает стержень 1 (рисунок 03).

Линия высвобождения 2 определяется на линии 14 и высвобождает стержень 2 (рисунок 04).

Стержень 1 теперь определен в линии 15, созданной высвобождением линии с узлами 12 и узлом 13, а стержень 2 определен в строке 16, созданной высвобождением линии с узлами 14 и узлом 15 (рисунок 05). Стержни 1 и 2 имеют на пересечении разные узлы (13 и 14) и не соединены с ними.

Кроме того, узловые опоры 1 и 2 определены в узлах 5 и 10 и, таким образом, поддерживают поверхности, но не стержни (Рисунок 06).

Во время расчета отображается сообщение о нестабильности, показанное на Рисунке 07, потому что стержни не поддерживаются.

Соединение стержней 1 и 2 может быть создано путем определения узла 13, созданного линейным высвобождением 1, в качестве узла определения в линейном высвобождении 2 (рисунок 08). Стержни 1 и 2 затем используют один и тот же Узел 13 и подключаются к нему.

Кроме того, необходимо определить узловые опоры 1 и 2 в узлах стержней 1 и 2 (рисунок 09).
