FAQ 004632 | Quando si utilizza uno svincolo di linea, viene visualizzato un messaggio di errore che dice che ...

Domanda:
Quando si utilizza uno svincolo di linea, viene visualizzato un messaggio di errore che indica che il modello è instabile. Qual è il motivo?

Risposta:

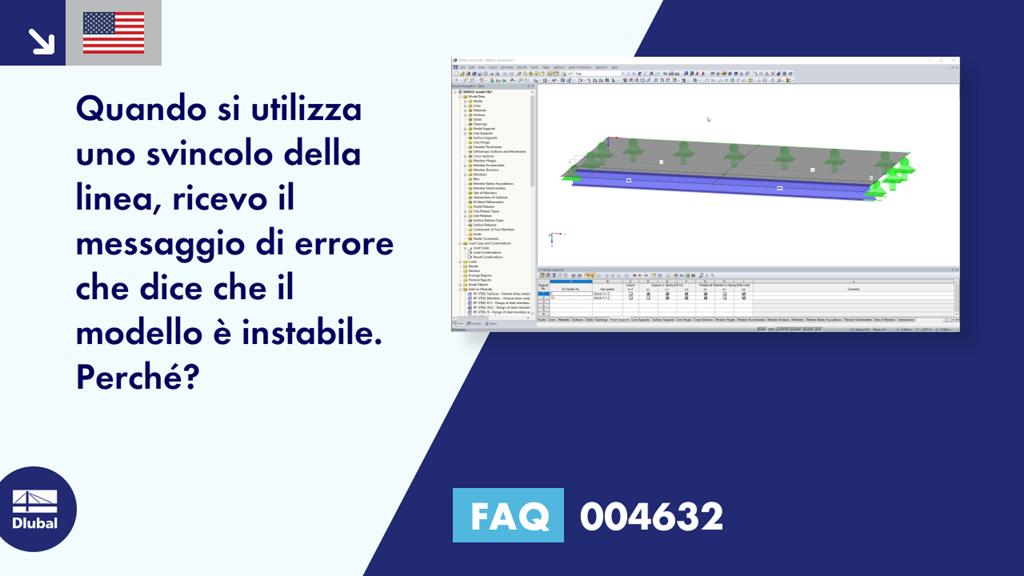

L'immagine 01 mostra un modello in cui le superfici 1 e 2 dovrebbero poggiare sulle aste 1 e 2. Le aste 1 e 2 devono essere supportate dai vincoli nodali 1 e 2.

Per il disaccoppiamento delle aste dalle superfici, è definito un tipo di svincolo della linea mostrato nell'immagine 02. Lo spostamento uz è rilasciato solo per una forza di trazione; gli altri spostamenti ux, uy e la rotazione φ-x sono sempre rilasciati.

La linea di svincolo 1 è definita sulla linea 5 e rilascia l'asta 1 (immagine 03).

La linea di svincolo 2 è definita sulla linea 14 e rilascia l'asta 2 (immagine 04).

L'asta 1 è ora definita sulla linea 15 generata dallo svincolo della linea con i nodi 12 e il nodo 13, e l'asta 2 è definita sulla linea 16 generata dallo svincolo della linea con i nodi 14 e il nodo 15 (Figura 05). Le aste 1 e 2 hanno nodi diversi (13 e 14) alla loro intersezione e non sono collegate ad esse.

Inoltre, i vincoli esterni nodali 1 e 2 sono definiti ai nodi 5 e 10 e quindi supportano le superfici, ma non le aste (figura 06).

Durante il calcolo, viene visualizzato il messaggio di instabilità mostrato nella Figura 07 perché le aste non sono supportate.

Il collegamento delle aste 1 e 2 può essere creato definendo il nodo 13 generato dalla linea di rilascio 1 come un nodo di definizione in linea di rilascio 2 (figura 08). Le aste 1 e 2 condividono quindi lo stesso nodo 13 e sono collegate ad esso.

Inoltre, è necessario definire i vincoli esterni nodali 1 e 2 ai nodi delle aste 1 e 2 (figura 09).
