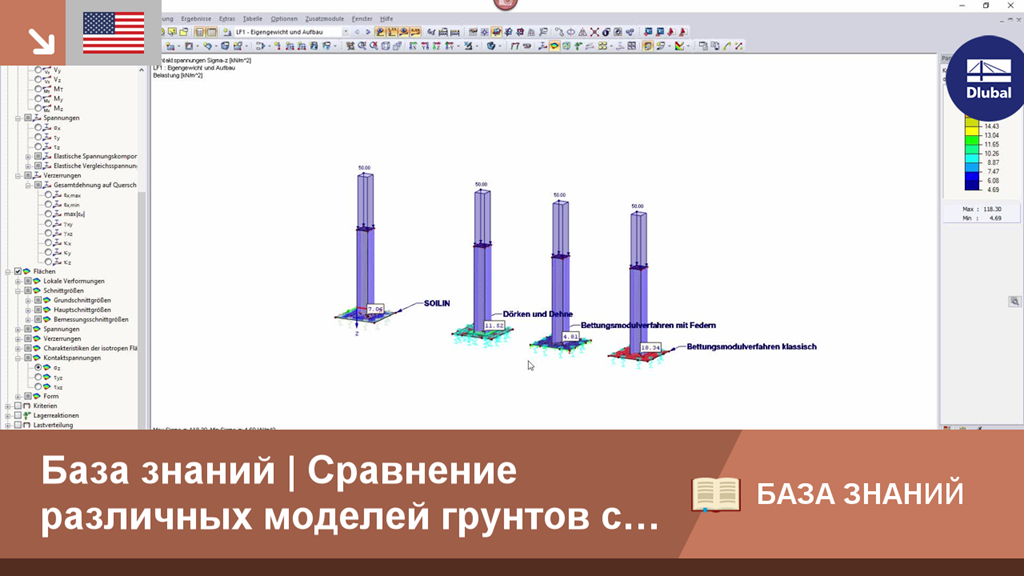

База знаний | Сравнение различных моделей грунтов в программе RFEM
Примечание:
Фундамент в программе RFEM обычно создается по методу модуля реакции основания. Причиной тому является относительно простая и понятная управляемость. Кроме того, нет необходимости в итерационных вычислениях, и время вычислений относительно невелико. Применение данного метода означает, что, например, фундаментная плита имеет упругое основание.
Легенда:
Эта опора представлена вертикальными пружинами, которые применяются с постоянной жесткостью пружин и не зависят друг от друга. Следовательно, невозможно рассчитать какой-либо бассейн проседания, близкий к реальности. Этот тип фундамента также называют подстилкой Винклера. Для применения этого метода необходим модуль напластования ks (в программе C1z), который рассчитывается на основе давления грунта σ-0 и соответствующей осадки s.
Недостатком метода модуля реакции земляного полотна является, в частности, недостаточное моделирование грунта и невозможность учета прилегающих земельных участков. Поскольку нагрузка на грунт вызывает деформацию непосредственно под самой нагрузкой, бассейн проседания не отражает реальности. Не учитывается и сдвиговая жесткость грунта.
Метод модуля реакции грунтового основания с переменным модулем упругости основания
Недостатки обычного метода определения модуля упругости земляного полотна можно уменьшить, задав переменный модуль упругости основания. Dörken & Dehne [2] рекомендуют модуль напластования, направленный на край узкой полосы, который может быть вдвое больше. Это должно имитировать эффекты грунта за пределами края фундамента. Таким образом, полученные осадки значительно улучшаются.
В программе RFEM можно ввести переменный режим наплавки с помощью ступенчатой кромочной области. Однако при таком моделировании теряются некоторые преимущества традиционного метода определения модуля реакции земляного полотна, такие как четкий обзор и быстрый ввод программы.
Учет прилегающих участков земли с помощью дополнительных рессор
Эта модель основана на методе «Эффективной модели почвы», разработанном Коларжем и Германом [3]. В отличие от метода переменного модуля напластования, в дополнение к модулю напластования также учитывается сопротивление сдвигу. Прилегающие участки земли учитываются с помощью линейных пружин и одинарных пружин по краям.
Пружины, применяемые в нашем примере, являются результатом параметра вертикальной засыпки 54 500 кН/м³ следующим образом:
s-0 представляет собой диапазон осадки в бассейне, в котором осадки падают ниже 1% от значений краев фундамента.
cv, xz и cv, yz - пружины сдвига для поверхностно-упругого основания.
0,1 ∙ с-1
