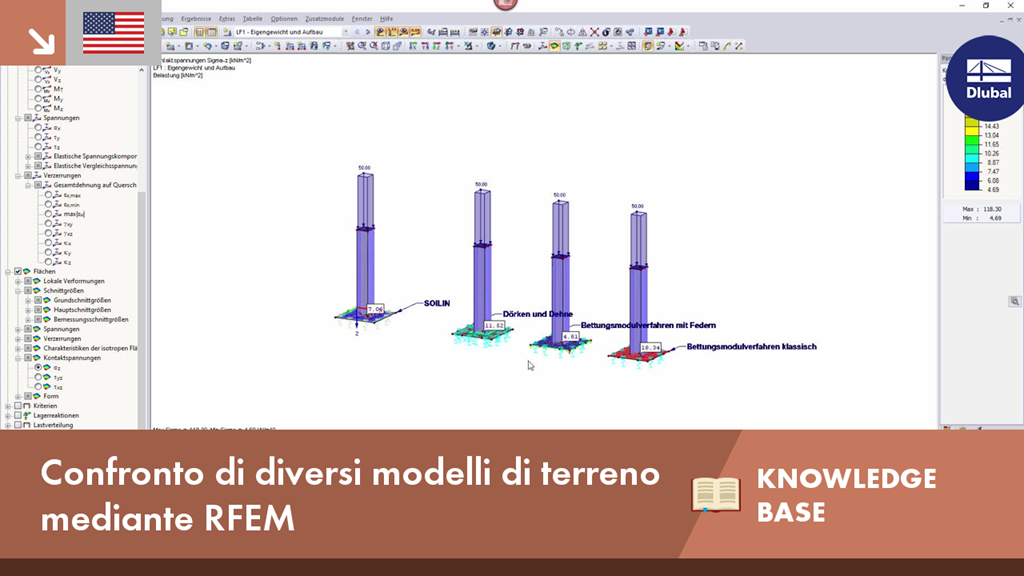

KB 001400 | Knowledge Base | Confronto di diversi modelli di terreno utilizzando RFEM

Argomento:
Knowledge Base | Confronto di diversi modelli di terreno utilizzando RFEM

Annotazione:
Una fondazione viene solitamente creata in RFEM utilizzando il metodo del modulo di reazione del sottofondo. La ragione di ciò è la gestibilità relativamente facile e diretta. Inoltre, non sono necessari calcoli iterativi e il tempo di computazione è relativamente breve. La reazione del sottofondo significa che, ad esempio, una piastra di fondazione è caricata elasticamente in modo piatto.

Descrizione:

Questo vincolo esterno è rappresentato da molle verticali, che sono applicate con rigidezza della molla costante e indipendenti l'una dall'altra. Pertanto, non è possibile calcolare nessun bacino di cedimento vicino alla realtà. Questo tipo di fondazione è anche noto come lettiera Winkler. Per essere in grado di applicare questo metodo, è necessario il modulo di allettamento ks (C1z nel programma), che è calcolato sulla base della pressione del terreno σ-0 e del corrispondente cedimento s.

Lo svantaggio del metodo del modulo di reazione del sottofondo è, tra l'altro, che la modellazione del suolo è insufficiente e le aree del terreno adiacenti non possono essere considerate. Poiché il carico del terreno provoca la deformazione direttamente solo sotto il carico stesso, il bacino di cedimento non riflette la realtà. Anche la rigidezza a taglio del terreno non è considerata.

Metodo del modulo di reazione del sottofondo con modulo di assestamento variabile

Le carenze del metodo convenzionale del modulo di reazione del sottofondo possono essere ridotte definendo un modulo di assestamento variabile. Dörken & Dehne [2] consigliano un modulo di assorbimento diretto sul bordo di una fascia stretta che aumenta fino a due volte il valore. Questo dovrebbe simulare gli effetti del suolo al di fuori del bordo della fondazione. I cedimenti risultanti sono significativamente migliorati con questo metodo.

Il corso variabile dell'assestamento può essere inserito in RFEM utilizzando un'area del bordo a gradini. Tuttavia, nel caso di questa modellazione, alcuni vantaggi del metodo del modulo di reazione del sottofondo convenzionale, come una panoramica chiara e l'input rapido del programma, andranno persi.

Considerazione delle aree del terreno adiacenti utilizzando molle aggiuntive

Questo modello si basa sul metodo del "Modello efficace del suolo" di Kolář & Němec [3]. In contrasto con il metodo del modulo di assorbimento variabile, anche la resistenza a taglio è considerata oltre al modulo di assorbimento. Le aree del terreno adiacenti sono prese in considerazione utilizzando molle lineari e molle singole sui bordi.

Le molle applicate nel nostro esempio derivano dal parametro di assestamento verticale di 54.500 kN/m³ come segue:

s-0 rappresenta l'intervallo del bacino di cedimento in cui i cedimenti scendono sotto l'1% dei valori del bordo della fondazione.

cv,xz e cv,yz sono le molle a taglio per la fondazione elastica superficiale.

0.1 ∙ c-1
