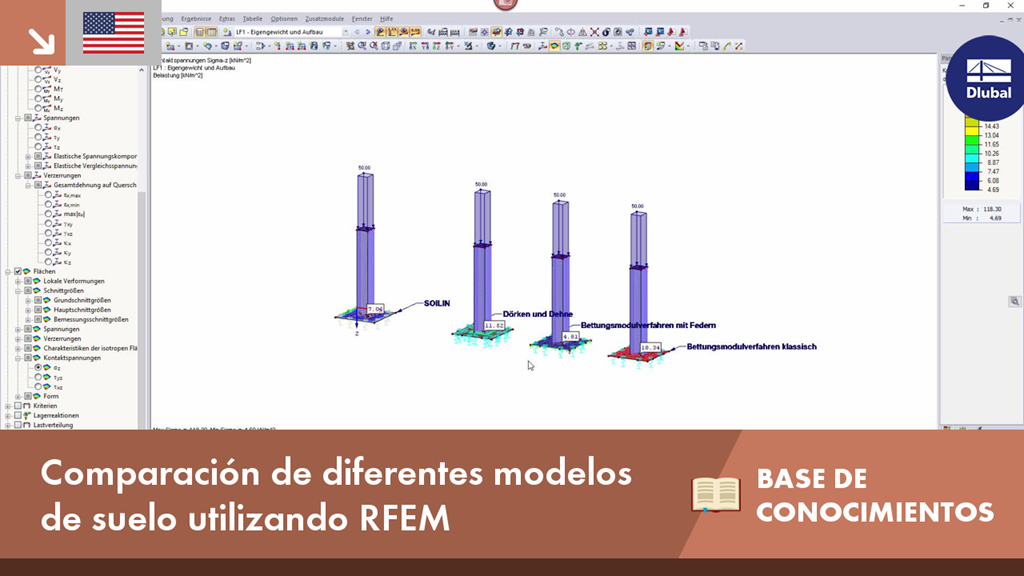

KB 001400 | Base de datos de conocimientos | Comparación de diferentes modelos de suelo utilizando RFEM

Tema:
Base de datos de conocimientos | Comparación de diferentes modelos de suelo utilizando RFEM

Nota:
Generalmente, en RFEM se crea el suelo usando el método del módulo de balasto. Esto se debe a que es relativamente fácil y directo de manejar. Además, no se necesitan cálculos iterativos y el tiempo de cálculo es relativamente corto. La reacción de balasto significa que, por ejemplo, una losa de cimentación tiene una carga plana elástica.

Descripción:

Este apoyo está representado por muelles verticales, que se aplican con rigidez elástica constante e independientes entre sí. Por lo tanto, no es posible calcular ninguna cuenca de hundimiento cercana a la realidad. Este tipo de cimentación también se conoce como el medio espacio de Winkler. Para poder aplicar este método se requiere el módulo de estratificación ks (C1z en el programa), que se calcula en base a la presión del suelo σ-0 y el correspondiente asentamiento s.

ks = σ0s

La desventaja del método del módulo de reacción de la subrasante es, entre otras, que el modelado del suelo es insuficiente y no se pueden considerar las áreas de terreno adyacentes. Dado que la carga del suelo causa la deformación directamente solo bajo la carga en sí, la cuenca de hundimiento no refleja la realidad. Tampoco se tiene en cuenta la rigidez al cortante del suelo.

Método de módulo elástico con módulo de elasticidad variable

Los déficits del método clásico de módulo de cimentación se pueden mitigar definiendo un módulo de cimentación variable, entre otras cosas. Dörken y Strain [2] recomiendan para este propósito un módulo de cimentación que aumente al doble del valor en una franja estrecha en el borde. Esto debería simular los efectos del suelo fuera del borde de la cimentación. Los asentamientos resultantes se mejoran significativamente con este método.

En RFEM, puede introducir una base de cimentación variable utilizando un área de borde escalonada, entre otras cosas. En este modelado, sin embargo, se pierden algunas ventajas del método clásico de módulo de cimentación, como la buena claridad y la entrada rápida del programa.

Consideración de áreas de terreno adyacentes utilizando resortes adicionales

Este modelo se basa en el método "Modelo de suelo eficaz" de Kolář & Němec [3]. En contraste con el método del módulo de estratificación variable, la resistencia al corte también se considera además del módulo de estratificación. El suelo adyacente se tiene en cuenta mediante muelles lineales y muelles individuales en las esquinas.

Los resortes aplicados en nuestro ejemplo resultan del parámetro de estratificación vertical de 54.500 kN/m³ de la siguiente manera:

s = s04,0 bis 5,0 m = 0,5 m4,5 m = 0,1111 m

s-0 representa el rango de la cuenca de hundimiento en el que los asentamientos caen por debajo del 1% de los valores del borde de la cimentación.

Cv,xz = cv,yz = cz · s22 = 54 500 kN/m³ · (0,1111 m)² = 672,71 kN/m

cv, xz y cv, yz son los resortes cortantes para la cimentación elástica de la superficie.

0,1 ∙ c-1
