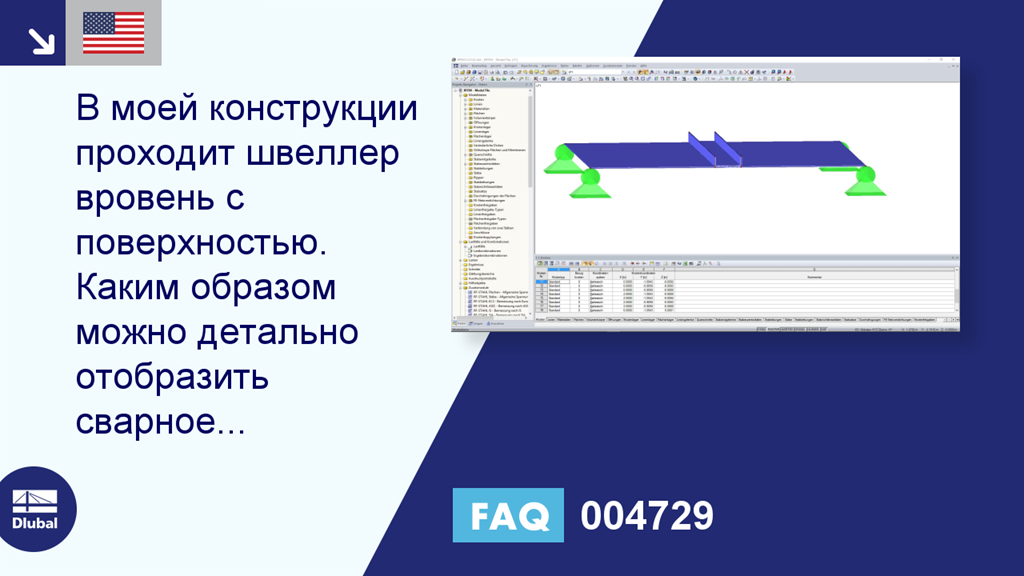

FAQ 004729 | В моей конструкции проходит швеллер вровень с поверхностью. В моей конструкции ...

Вопрос:
В моей конструкции проходит швеллер вровень с поверхностью. Каким образом можно детально отобразить сварное соединение?

Ответ:
Для детального отображения сварного соединения, рекомендуется смоделировать контактное тело.

Однако для этого необходимо сначала разделить швеллер на поверхности (щелкните правой кнопкой мыши на стержень и затем выберите возможность → Создать поверхности из стержня). Затем нужно на стальную поверхность спроецировать либо поверхность стенки, либо поверхность швеллера, которая подлежит сварке.
Теперь скопируйте в данную плоскость все соответствующие узлы и линий.
Потом разделите стальную поверхность с помощью интегрированных линий (щелкните правой кнопкой мыши на стержень и выберите возможность → Разделить поверхность)
Наконец определите нулевые поверхности как граничные поверхности контактного тела.

Теперь уже можно создать между двумя перекрывающимися поверхностями контактное тело (откройте диалоговое окно «Новое тело» → задайте тип тела «Контактное» → выберите требуемые граничные поверхности), как показано на Рисунке 01.



;
