问题:

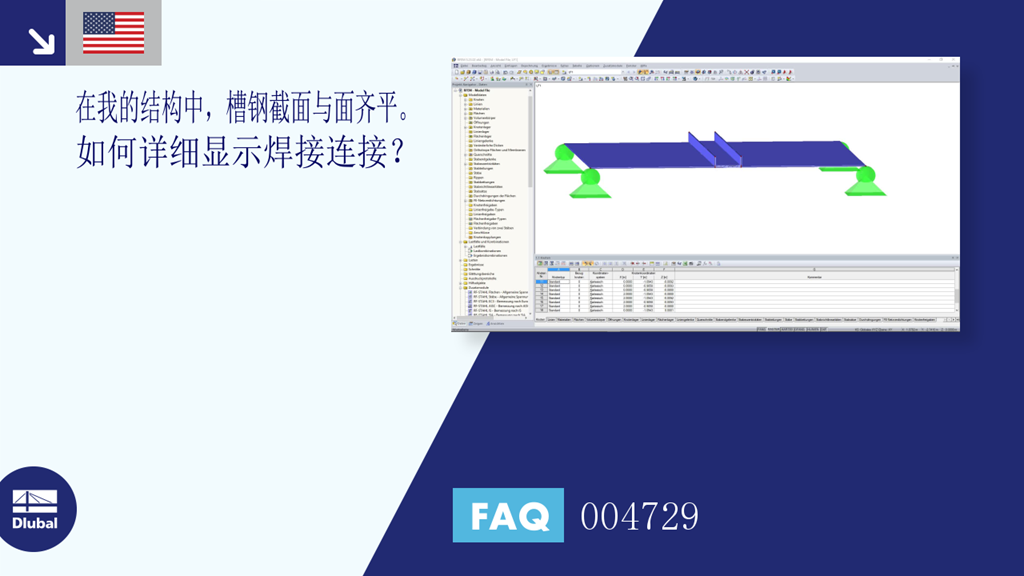

在我的结构中,槽钢截面与面齐平。 如何详细显示焊接连接?
答案:
对于详细显示,接触实体建模非常有用。
为此,首先需要将槽钢截面划分为面(在杆件上单击鼠标右键 → 从杆件生成面)。 然后,腹板面或槽形截面被焊接的面必须投影到钢面上:
将节点和线复制到平面中。
使用集成线划分钢结构面(在杆件上单击鼠标右键 → 划分面)。
将零面定义为接触实体的边界面。
现在可以在两个叠加的面之间创建一个接触实体(点击“新建实体” → 接触实体 → 选择边界面),见图 01。
