Frage

In meinem System verläuft ein U-Profil bündig an einer Fläche entlang. Wie kann ich im Detail eine geschweißte Verbindung darstellen?

Antwort

Für eine Darstellung im Detail eignet sich die Modellierung eines Kontaktvolumens.

Dazu ist das U-Profil zunächst in Flächen zu zerlegen (Rechtsklick auf den Stab → Zerlegen in Flächen). Dann muss die Stegfläche beziehungsweise die anzuschweißende Fläche des U-Profils in die Stahlfläche projiziert werden:

  • Knoten und Linien in die Ebene kopieren
  • Stahlfläche mittels integrierter Linien teilen (Rechtsklick auf den Stab → Fläche mittels integrierter Linien teilen)
  • Nullflächen als Begrenzungsflächen des Kontaktvolumens definieren
Nun kann ein Kontaktvolumen zwischen den beiden aufeinander liegenden Flächen erstellt werden (Klick auf "Neuer Volumenkörper" → Kontaktvolumen → Begrenzungsflächen selektieren), siehe Bild 1.

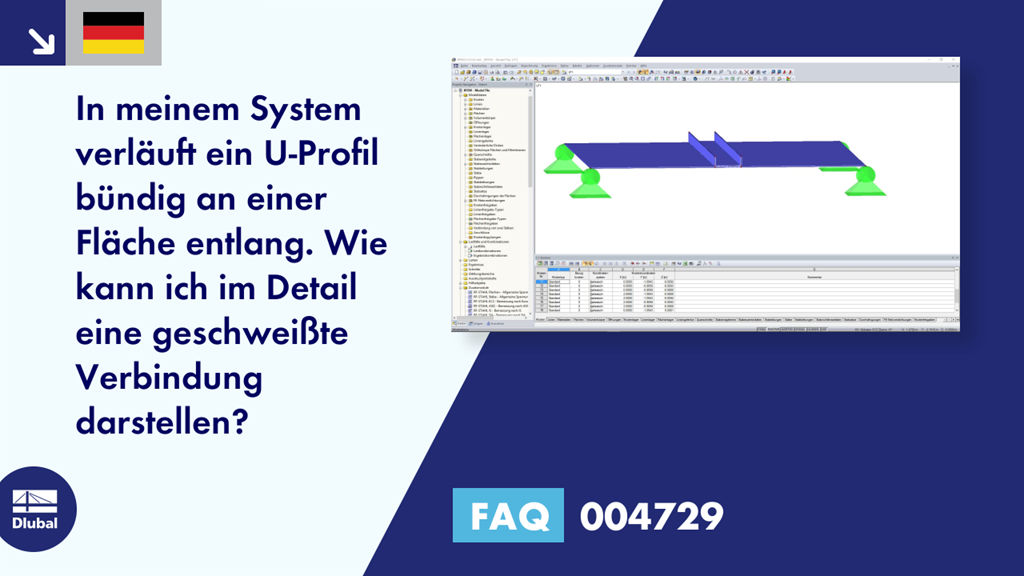

Bild 01 - Verbindung mittels Kontaktvolumen
