Pregunta:

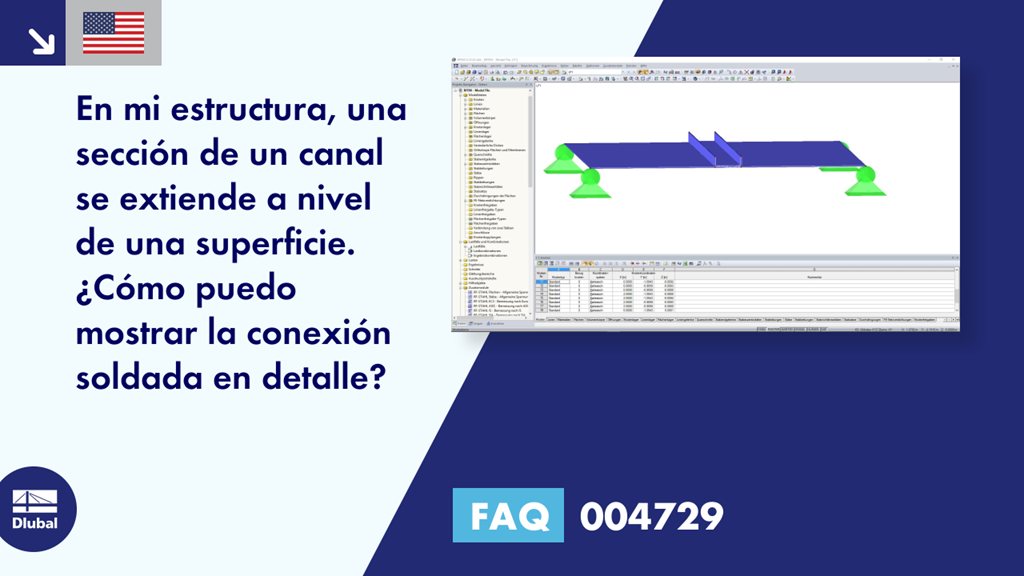

En mi estructura, una sección de un canal se extiende a nivel de una superficie. ¿Cómo puedo mostrar la conexión soldada en detalle?
Respuesta:
Para una visualización detallada, es útil modelar un sólido de contacto.
Para esto, primero es necesario dividir la sección del canal en superficies (haga clic con el botón secundario en la barra → Generar superficies desde barra). Luego, la superficie del alma o la superficie de la sección del canal a soldar se debe proyectar en la superficie de acero:
Copie los nudos y las líneas en el plano.
Divida la superficie de acero utilizando líneas integradas (haga clic con el botón secundario en la barra → Dividir superficie).
Defina superficies nulas como superficies de contorno del sólido de contacto.
Ahora puede crear un sólido de contacto entre las dos superficies que se encuentran una encima de la otra (haga clic en "Nuevo sólido" → Sólido de contacto → seleccione superficies de contorno), ver Figura 01.
