Вопрос:

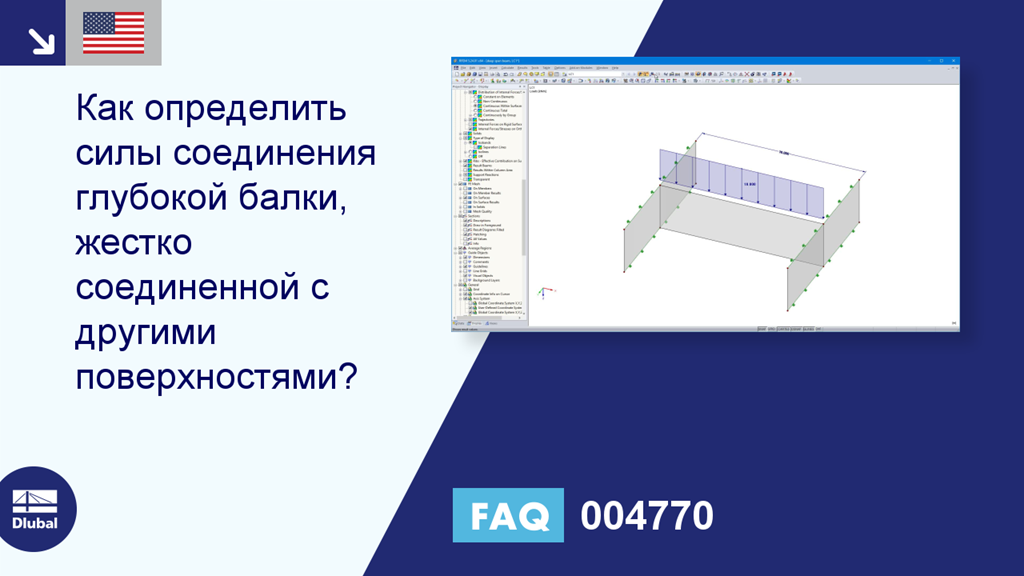

Как определить силы соединения глубокой балки, жестко соединенной с другими поверхностями?
Ответ:
В большинстве случаев интерес представляет результирующая поперечная сила или поперечная сила, действующая по высоте, а не фактическое распределение поверхности. Для этого есть два инструмента для отображения сил. Это показано на следующем примере поперечной силы. Кроме того, порядок действий показан на видео.
Оценка по разделам
С помощью разреза распределение можно отобразить графически в виде диаграммы результатов. Для считывания поперечной силы в примере, показанном на Рисунке 01, требуется сдвигающий поток n-xy. Эта диаграмма результатов затем может быть далее проанализирована на диаграмме результатов, например, для определения результирующей силы сдвига. Кроме того, результирующую можно отобразить также графически. Во избежание влияния опор, не рекомендуется создавать разрез прямо на линии земли. Обычно применяется следующее: Чем мельче сетка КЭ, тем точнее будут результаты.
Оценка по результирующей балке
Другим вариантом является использование результирующей балки, которая объединяет внутренние силы поверхности и отображает их как внутренние силы стержня. Если вас интересуют только внутренние силы, можно выбрать любое сечение, потому что результирующая балка не вносит никакой дополнительной жесткости в конструктивную систему. Преимущество результирующей балки в том, что заданное сечение можно также рассчитать в дополнительных модулях.
