Domanda:

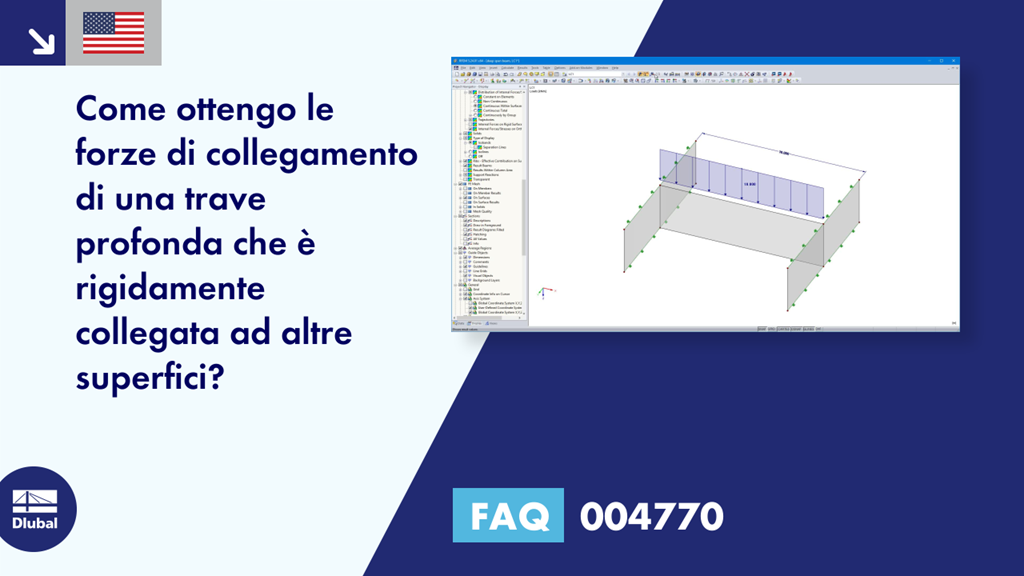

Come ottengo le forze di collegamento di una trave profonda che è rigidamente collegata ad altre superfici?
Risposta:
Nella maggior parte dei casi, è importante una forza di taglio risultante o una forza di taglio applicata sull'altezza e non l'effettiva distribuzione della superficie. Per questo, ci sono due strumenti per visualizzare le forze. Questo è mostrato nel seguente esempio di forza di taglio. Inoltre, la procedura è mostrata nel video.
Valutazione per sezione
Utilizzando una sezione, la distribuzione può essere visualizzata graficamente come diagramma dei risultati. Per leggere la forza di taglio per l'esempio mostrato nella Figura 01, è necessario il flusso di taglio n-xy. Questo diagramma dei risultati può quindi essere ulteriormente valutato nel diagramma dei risultati, ad esempio, per determinare la forza di taglio risultante. Inoltre, la risultante può anche essere visualizzata graficamente. Al fine di trascurare l'influenza dei vincoli esterni, non è consigliabile creare la sezione direttamente sulla linea di terra della superficie. Fondamentalmente, si applica quanto segue: Più fine è la mesh EF, più accurati saranno i risultati.
Valutazione per trave dei risultati
Un'altra opzione consiste nell'utilizzare una trave risultante che integri le forze interne della superficie e le visualizzi come forze interne dell'asta. Se sei interessato solo alle forze interne, puoi selezionare qualsiasi sezione trasversale perché la trave risultante non apporta ulteriore rigidezza al sistema strutturale. Il vantaggio della trave risultante è che la sezione trasversale assegnata può essere progettata anche nei moduli aggiuntivi.
