Pregunta:

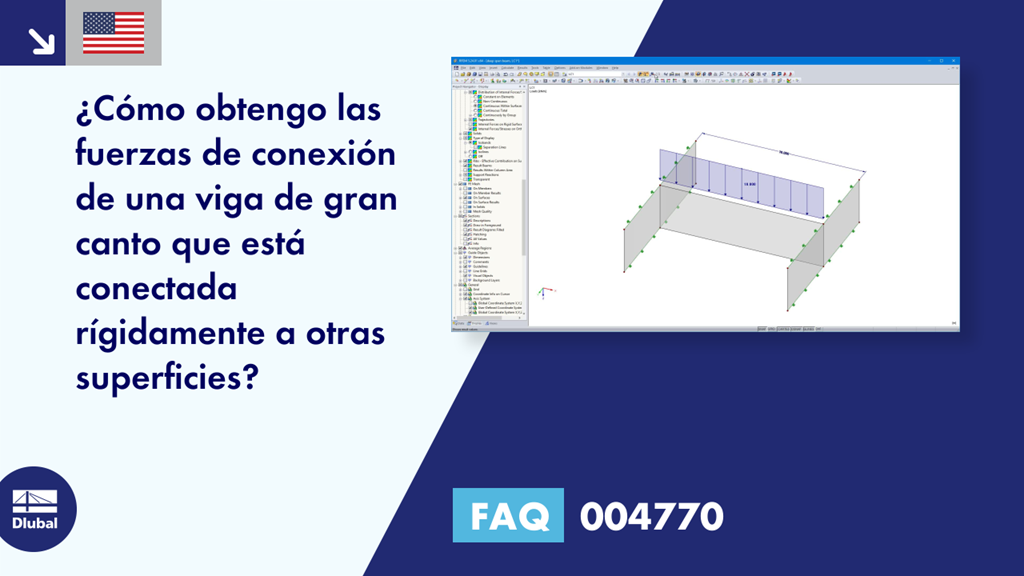

¿Cómo obtengo las fuerzas de conexión de una viga de gran canto que está conectada rígidamente a otras superficies?
Respuesta:
En la mayoría de los casos, lo que interesa es un esfuerzo cortante resultante o un esfuerzo cortante aplicado sobre la altura, y no la distribución real de la superficie. Para esto, hay dos herramientas para mostrar las fuerzas. Esto se muestra en el siguiente ejemplo de esfuerzo cortante. Además, el procedimiento se muestra en el video.
Evaluación por sección
Al usar una sección, la distribución se puede mostrar gráficamente como un diagrama de resultados. Para leer el esfuerzo cortante para el ejemplo mostrado en la figura 01, se requiere el flujo cortante n-xy. Este diagrama de resultados se puede evaluar posteriormente en el diagrama de resultados, por ejemplo, para determinar el esfuerzo cortante resultante. Además, la resultante también se puede mostrar gráficamente. Para omitir la influencia de los apoyos, no se recomienda crear la sección directamente en la línea del suelo de la superficie. Básicamente, se aplica lo siguiente: Cuanto más fina es la malla de EF, más precisos son los resultados.
Evaluación por haz de resultados
Otra opción es usar una viga de resultados que integre los esfuerzos internos de la superficie y los muestre como esfuerzos internos de la barra. Si solo está interesado en los esfuerzos internos, puede seleccionar cualquier sección porque la viga resultante no aporta más rigidez al sistema estructural. La ventaja de la viga de resultados es que la sección asignada también se puede calcular en los módulos adicionales.
